Магнитофонная приставка типа «Днепр»
Принцип магнитной записи и воспроизведение звука. В поездном радиовещании широко применяется магнитная звукозапись. Принцип ее основан на свойстве ферромагнитных материалов сохранять остаточное намагничивание после удаления их из магнитного поля. В качестве звуконосителя используются ферромагнитные ленты. Основу ленты составляет гибкая негорючая пластмассовая пленка (из диацетилцеллюлозы), на рабочую сторону которой наносится тончайший (10 мк) слой окислов железа — ферромагнитного состава. Толщина ленты со слоем около 60 мк, а ширина 6,25+0,05 мм. В поездном радиовещании преимущественно применяются ленты отечественного производства типов 2 и 6, а также фабрики Агфа (ГДР) типов CPR и CR. Ферромагнитная лента наматывается на пластмассовые или дюралюминиевые катушки вместимостью 500 и 250 м.
Запись и воспроизведение с ленты производятся посредством магнитных головок — электромагнитов с весьма маленькими расстояниями между полюсами, называемыми рабочим зазором. Процесс записи и воспроизведения происходит так. Ферромагнитная лента 2 (рис. 122) посредством лентопротяжного механизма перематываются с одной катушки 1 (подающая левого узла) на другую 6 (приемная правого узла). При этом она соприкасается с магнитными головками: стирающей СГ, записывающей ЗГ и воспроизводящей ВГ.
Скорость движения ленты относительно головок соответственно 38,1; 19,05 и 9,53 или 4,76 см/сек.

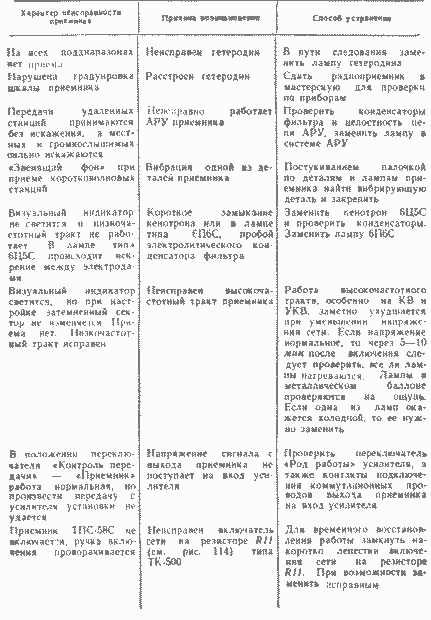

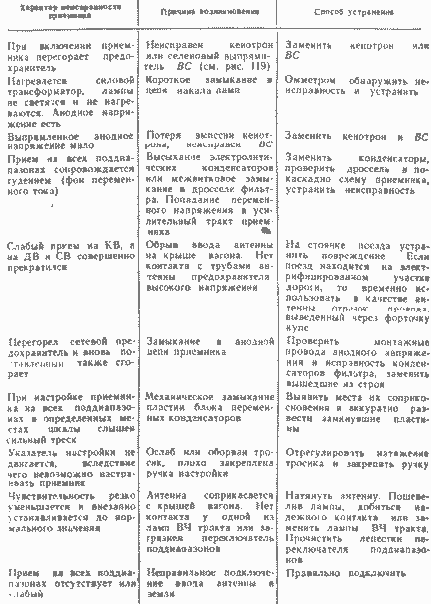

Продолжение табл. 12
Рис. 122 Схема магнитной записи и воспроизведения
Если производится запись, то на головки СГ и ЗГ от генератора 3 подается переменный ток с частотой 50—120 кГц, создающий в головке СГ переменное магнитное поле ультразвуковой частоты, «стирающее старую запись», а в головке ЗГ — устанавливающее рабочую точку не кривой намагничивания.
Кроме того, на записывающую головку подастся ток звуковой частоты с усилителя НЧ записи 4.
В результате в записывающей головке создается изменяющееся внешнее магнитное поле, намагничивающее ленту. Так как лента движется, то на ней возникает магнитный «след» — звуковая дорожка, т. е. запись. При воспроизведении записи лента протягивается с той же линейной скоростью мимо полюсов воспроизводящей головки ВГ и вследствие явления электромагнитной индукции в ее обмотках создается э. д. с. звуковой частоты, подаваемая затем на усилитель 5 низкой частоты.
Магнитные ленты можно многократно использовать, стирая старые записи и производя новые. Кроме того, магнитный способ записи звука быстрый и недорогой.
Конструкция магнитофонной приставки. Для поездных радиопунктов разработана специальная магнитофонная приставка типа лентопротяжного механизма магнитофонов «Днепр-3», предназначенная для воспроизведения заранее записанных концертных программ с магнитной ленты. Скорость движения ленты 19,05 см/сек, запись однодорожечная.
Основными узлами магнитофонной приставки являются лентопротяжный механизм и блок питания для электродвигателя механизма, которые монтируются в корпусе поездной радиоустановки.
Схема лентопротяжного механизма магнитофонного устройства показана на рис. 123. Механизм имеет асинхронный электродвигатель типа ДВА-УЗ переменного тока, на приведение в действие которого затрачивается около 90 Вт; мощность на его валу 30 Вт, а скорость вращения вала 1 430 об/мин.
В зависимости от положения ручки 1 переключателя механизм включается в положения: I — воспроизведение звука; II — стоп; III— перемотка.
При положении 1 ручки переключателя включается электродвигатель. Тягой 2, перемещающейся по стойке 13, резиновый ролик 8 перекидной каретки приводит в движение маховик 5 с ведущей осью.

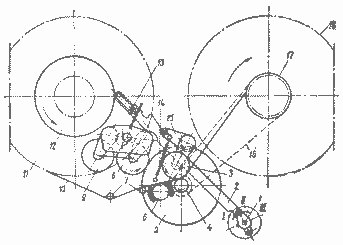

Рис. 123. Схема лентопротяжного механизма магнитофонного ус· тройства типа «Днепр-3»
Магнитная лента 10 сматывается с левой катушки 11 и проходит мимо двух направляющих столбиков 7 и воспроизводящей головки 6. Прижимной резиновый ролик 3. укрепленный на подвижном поводке 15, связанный с пружиной 14, притягивается к ведущей оси 4 и прижимает к ней ленту. Так осуществляется протягивание ленты. Наматывается лента на правую катушку 18. получающую вращение посредством резинового ремня 16 и шкива 17 фрикциона. Для равномерного прохода ленты во время воспроизведения маховик 12 левой катушки подтормаживается прижимным тормозом.
В процессе перемотки ленты на левую катушку посредством тяги 2 резиновый ролик 9 перекидной каретки приводит в движение маховик 12. Чтобы избежать деформации резиновых роликов, при окончании работы магнитофона ручку I переключателя следует поставить в положение II (стоп). Лента перематывается с повышенной скоростью.
С автотрансформатора 3 (рис. 124) блока питания к электродвигателю ДВА-УЗ лентопротяжного механизма подается ток напряжением 220 в, частотой 50 Гц. Электродвигатель имеет две обмотки, одна из них пусковая, включаемая через резистор 6 и конденсаторы 4 и 5, чем достигается сдвиг фаз в обмотках.
В качестве звукоснимателя в магнитофонной приставке использована универсальная головка, которой можно производить запись и воспроизведение. Головка состоит из двух полуколец, собранных из листового пермаллоя. Обмотки обеих катушек головки намотаны проводом ПЭЛ диаметром 0,1 мм по 1 500 витков в каждой. На головке имеются два зазора: передний-— рабочий 12 мк и задний — противошумовой 150 мк. Индуктивность головки составляет 1 000 мгн. Звуконосителем в катушках головки создается э. д. с. порядка 3,5 мв, которая подводится к входу усилителя.

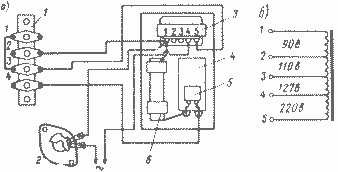

Рис. 124. Схемы электропитания лентопротяжного механизма (а) и автотрансформатора (б):
1 — клеммная колодка (с выходами 1—4) электродвигателя; 2 — выключатель; 3 — автотрансформатор (с выводами 1—5); 4 — конденсатор КБГМИ (2 мкФ; в); 5 — конденсатор КБГМИ (0,5 мкФ. 600 в); 6 - резистор ПЭ-75 (500 Ом)
Если в пути следования лентопротяжный механизм откажет в работе, прежде всего следует проверить все трущиеся узлы (сцепление роликов с маховиками, тонвалом и т. д.). При необходимости насухо протереть указанные детали (поверхности их должны быть всегда чистыми), пополнить смазку. Осмотр узла ведущего ролика лучше всего начать с проверки плавности вращения тонвала, ведущего ролика (последний должен иметь возможность двигаться вдоль оси на 1—2 мм). Правильность установки каретки и соприкасания перекидных роликов с маховиками проверяется переводом в положение «воспроизведение» (перемотка). Сделать это надо несколько раз, при этом поверхности перекидных роликов должны располагаться строго параллельно относительно друг друга.
Для склейки оборвавшейся ленты применяется специальный клей состава: 23,5 см3 уксусной кислоты, 63,5 см3 ацетона, 13 см3 бутилацетата. Чтобы не испортить краску радиоустановки клеем, ленту следует оттянуть в сторону, ее концы аккуратно обрезать под углом 45 градусов, смазать клеем, сложить и на некоторое время сжать пальцами. Концы ленты должны быть обращены рабочей поверхностью в одну сторону и перекрывать друг друга в месте склейки на 5—7 мм. Склейку надо произвести так, чтобы торец ленты при воспроизведении был расположен против хода ее движения.
Наиболее часто встречающиеся неисправности магнитофона приведены в табл. 13.
