В соответствии с установленным графиком технологического процесса обслуживания электромеханик систематически осматривает пульты, табло, шкафы, стативы, проверяя прочность крепления стрелочных и сигнальных рукояток и кнопок, ламповых патронов и других деталей; легкость хода рукояток и кнопок, четкость работы стопорных пружин, фиксирующих их положение; правильность регулировки контактных пружин и отсутствие на них нагара; исправность монтажа, паек, прочность крепления проводов под гайками и т. д.
Замок ключа-жезла должен допускать извлечение ключа-жезла только при разомкнутых контактах. Ход ригеля замка должен быть 8,5—9,5 мм. Контакты приборов чистят тряпкой, смоченной скипидаром или бензином, после чего их протирают сухой тряпкой. Пыль с контактов удаляют мягкой кисточкой или щеткой.

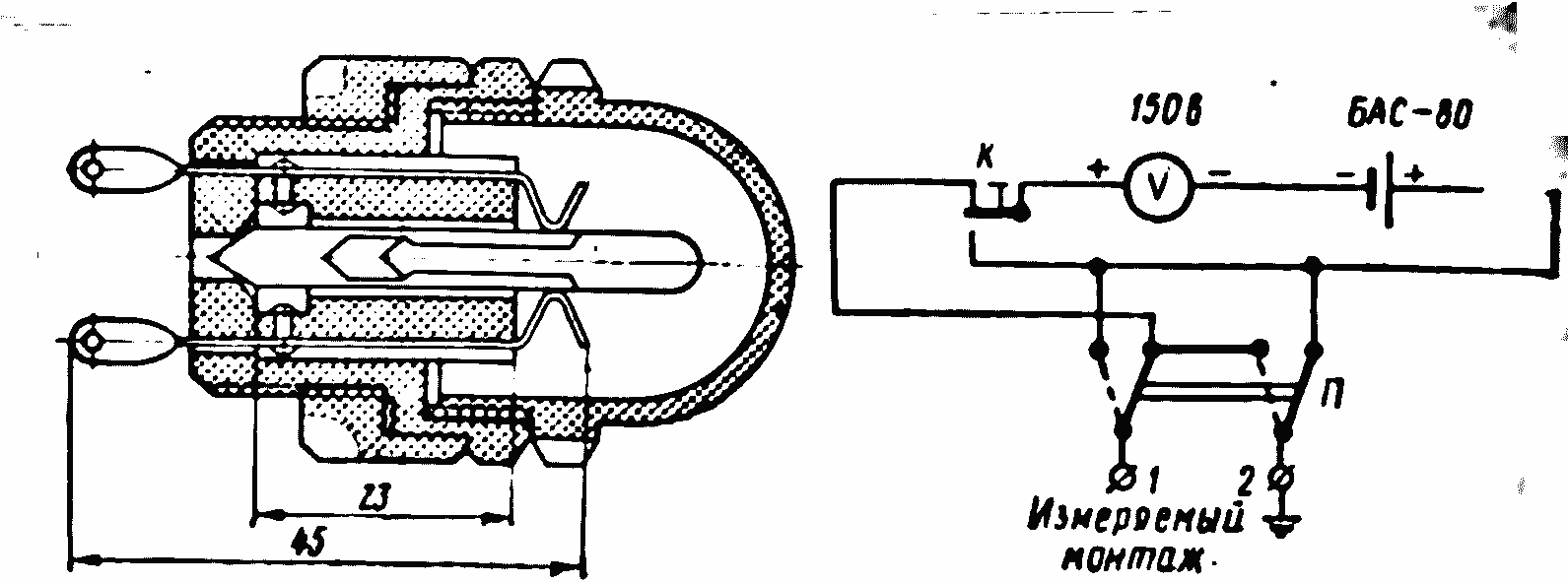

Рис. 18. Арматура лампы МН-18, переделанная под лампу КМ
Рис. 19. Схема измерения сопротивления изоляции монтажа
Лампы в пультах, табло и на стативах заменяют по мере перегорания. Продолжительность горения коммутаторных ламп при номинальном напряжении см. в табл. 1.
Для сигнализации перегорания предохранителей, наличия напряжения на питающих фидерах и т. д. применяются лампы типа МН-18 на 26 в и 0,15 а, имеющие резьбовой цоколь. В необходимых случаях арматура ламп типа МΗ-18 может быть использована для установки коммутаторных ламп КМ по предложению инж. Μ. М. Тимофеева (рис. 18).
Электрический монтаж устройств централизации должен быть всегда исправным. Необходимо постоянно следить, чтобы в монтаже не было проводов с поврежденной изоляцией; отсутствовали плесень, скопление воды или даже незначительной влаги, особенно в местах, плохо проветриваемых; не было чрезмерной затяжки жгутов нитками или бечевками, а также изгибов жгутов и проводов; провода были чистыми и их концы правильно разделаны и подключены к контактным зажимам приборов.
Состояние изоляции монтажа можно проверить вольтметром с дополнительной батареей (рис. 19). Для измерения применяют вольтметры с большим внутренним сопротивлением, например, вольтамперметры М-45 и Ц-312 с внутренним сопротивлением 50 000 Ом при 150 В; вольтамперметр Ц-315 с сопротивлением 1000 Ом на 1 в напряжения, тестер ТТ-1 с сопротивлением 5000 Ом на 1 в и др. Источником питания служит сухая анодная батарея БАС-80.
Измерение производят дважды при различных включениях полюсов батареи. Сопротивление изоляции монтажа определяют по следующей формуле:
Измерению подлежат все общие провода схемы. Измерение сопротивления изоляции обратных проводов схем дает достаточно полное представление о состоянии изоляции монтажа, так как в этом случае вольтметр подключается к проводу, к которому присоединено большое количество приборов, кабель, внутренний монтаж и источники питания. Для измерения сопротивления изоляции между обратными проводами (не имеющими между собой соединения по схеме) разных источников питания вольтметр с батареей включают между этими проводами.
Чтобы каждый раз при измерении не подсчитывать сопротивление изоляции монтажа, полезно, зная сопротивление имеющегося в пользовании прибора, напряжение Е батареи БАС-80 и задаваясь величинами Uср, составить таблицу или график для значений Rх. При указанном способе измерения к электрической схеме через обмотку вольтметра подключается земля, поэтому измерительный прибор включают на короткое время, необходимое только для отсчета его показаний.
