В устройствах ЭЦ применяются электродинамические (машинные) и статические (полупроводниковые) преобразователи постоянного тока в переменный как для резервного питания устройств, так и для питания устройств переменным током различной частоты: 25, 75 Гц и др.
Машинные преобразователи.
Машинные одноякорные преобразователи типа ОП-120-Ф2 (постоянный ток 220 В 1,5 а; переменный ток 120 В 1,3 а) и типа ΟΠ-550-Αφ (постоянный ток 220 В 5,4 а; переменный ток 120 В 4,85 а) применяются для резервного питания от рабочей батареи контрольных цепей стрелок переменным током напряжением 127 в при выключении основного источника питания.
Преобразователь типа ППС-1,7 применяется совместно с выпрямителем ВУС-1,3 для резервного питания рабочих цепей стрелочных электроприводов постоянного тока напряжением 160 В и рассчитан на одновременный перевод двух электроприводов.
Полупроводниковый преобразователь выпускается двух видов: типа ППС-1,7-24 для работы от батареи 24 в (потребляемый ток при холостом ходе — 17 а, при номинальной нагрузке—100 а) и типа ППС-1,7-48 для работы от батареи 48 в со средним выводом (потребляемый ток — 7 а, при нагрузке — 50 а). Напряжение переменного тока на выходе — не менее 210 В, частота 400 Гц ±10%. Номинальная мощность нагрузки — 1,7 кВт.
Основные части преобразователя ППС-1,7 (рис. 73) следующие: автогенератор, формирователь импульсов и инвертор. В схеме автогенератора, выполненного на транзисторах ПП1 и ПП2, предусмотрена стабилизация частоты при колебаниях питающего напряжения (стабилитрон Д18) и изменении температуры окружающей среды (колебательный контур С2—Тр1 в цепи обратной связи и автоматическое смещение на селеновом выпрямителе Д2), а также защита элементов схемы при неправильном включении питания (диод Д1).

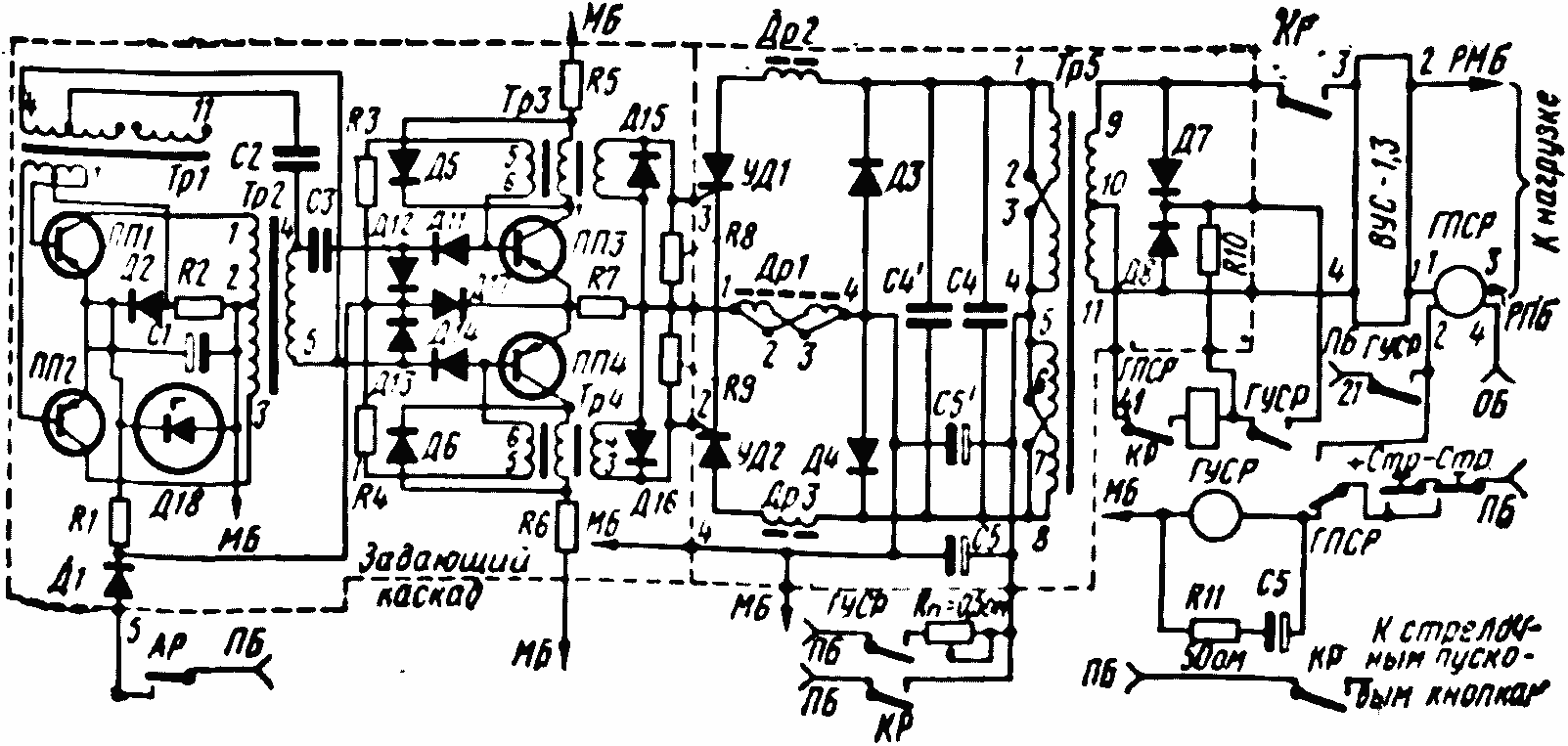

Рис. 73. Схема полупроводникового преобразователя типа ППС-1,7
Настройка частоты генератора производится при помощи секционированной обмотки трансформатора Тр1.
При питании преобразователя ППС-1,7 от батареи 24 в на дроссель Др1 устанавливают перемычки 1-2 и 3-4, на трансформаторе Тр5.
Перемычки 1-2, 3-4, 5-6 и 7-8, включаются конденсаторы С4' и С5'; вне преобразователя сопротивление резистора Rп устанавливают 0,5 Ом.
При питании преобразователя ППС-1,7 от батареи 48 в на дросселе Др1 устанавливают перемычку 2-3, на трансформаторе Тр5 перемычки 2-3 и 6-7, конденсаторы С4' и С5' выключают; сопротивление Rn= 1 Ом.
В процессе эксплуатации преобразователя ППС-1,7 один раз в месяц проверяют его работу при переводе стрелки, один раз в 5 лет производят профилактическую проверку в КИПе с измерением частоты переменного тока, величины тока батареи при холостом ходе преобразователя и номинальной нагрузке (R=28 Ом на выходе) и напряжения на выходе преобразователя.

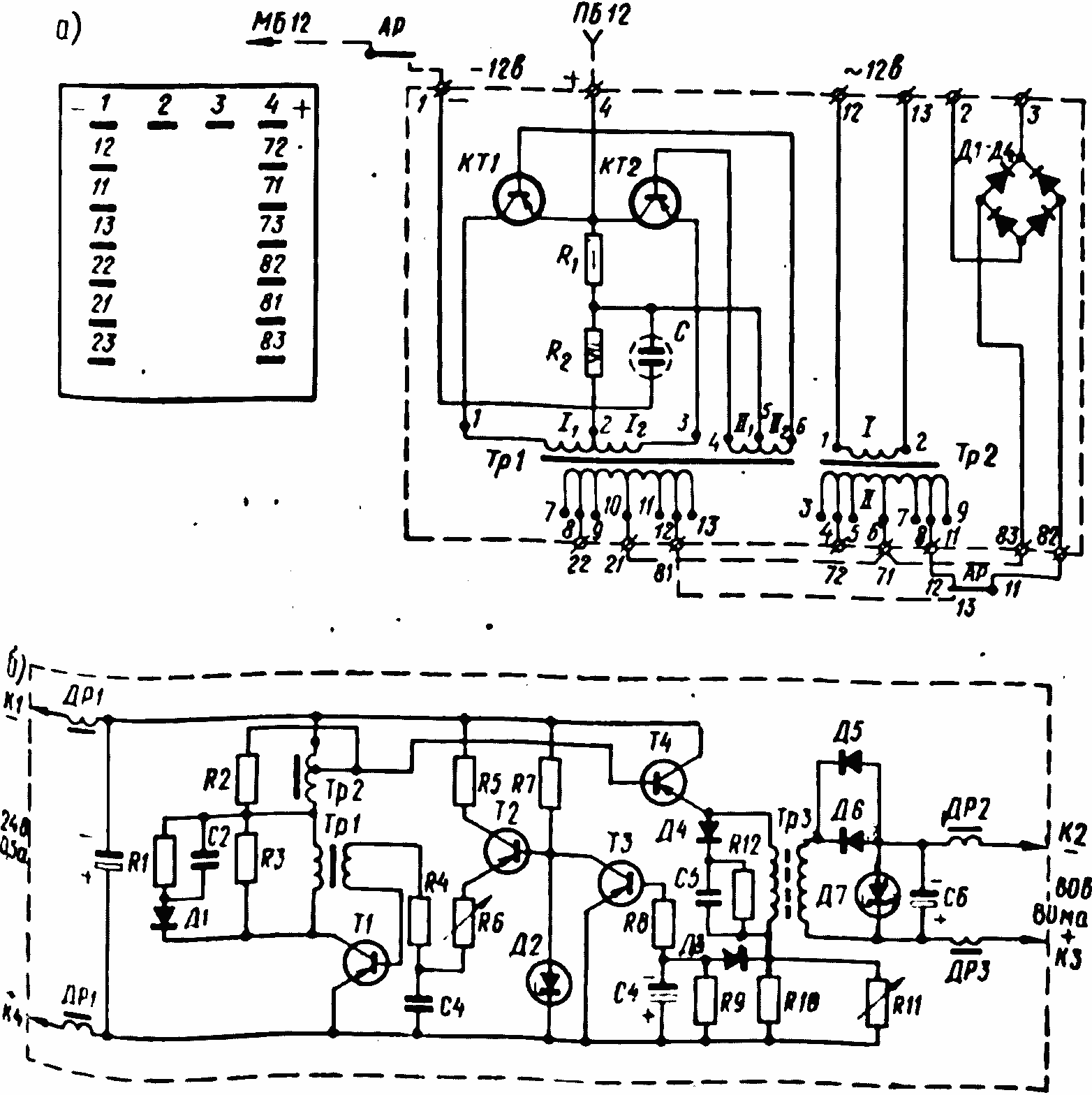

Рис. 74. Схемы полупроводниковых преобразователей: а - типа ППШ-3; б - типа ППШ-5
Полупроводниковый преобразователь типа ППШ-3 предназначен для питания постоянным током линейных цепей устройств СЦБ. Преобразователь получает питание от источника переменного или постоянного тока напряжением 12 в, потребляя ток от 0,41 до 0,98 а, и дает следующие величины выпрямленного напряжения: 22±1 в, 55±2 или 77±3 в при токе нагрузки 77 мА. Схема преобразователя ППШ-3 приведена на рис. 74,а, а настройка на различные напряжения· в табл. 19. На рис. 74,6 схема преобразователя ППШ-5.

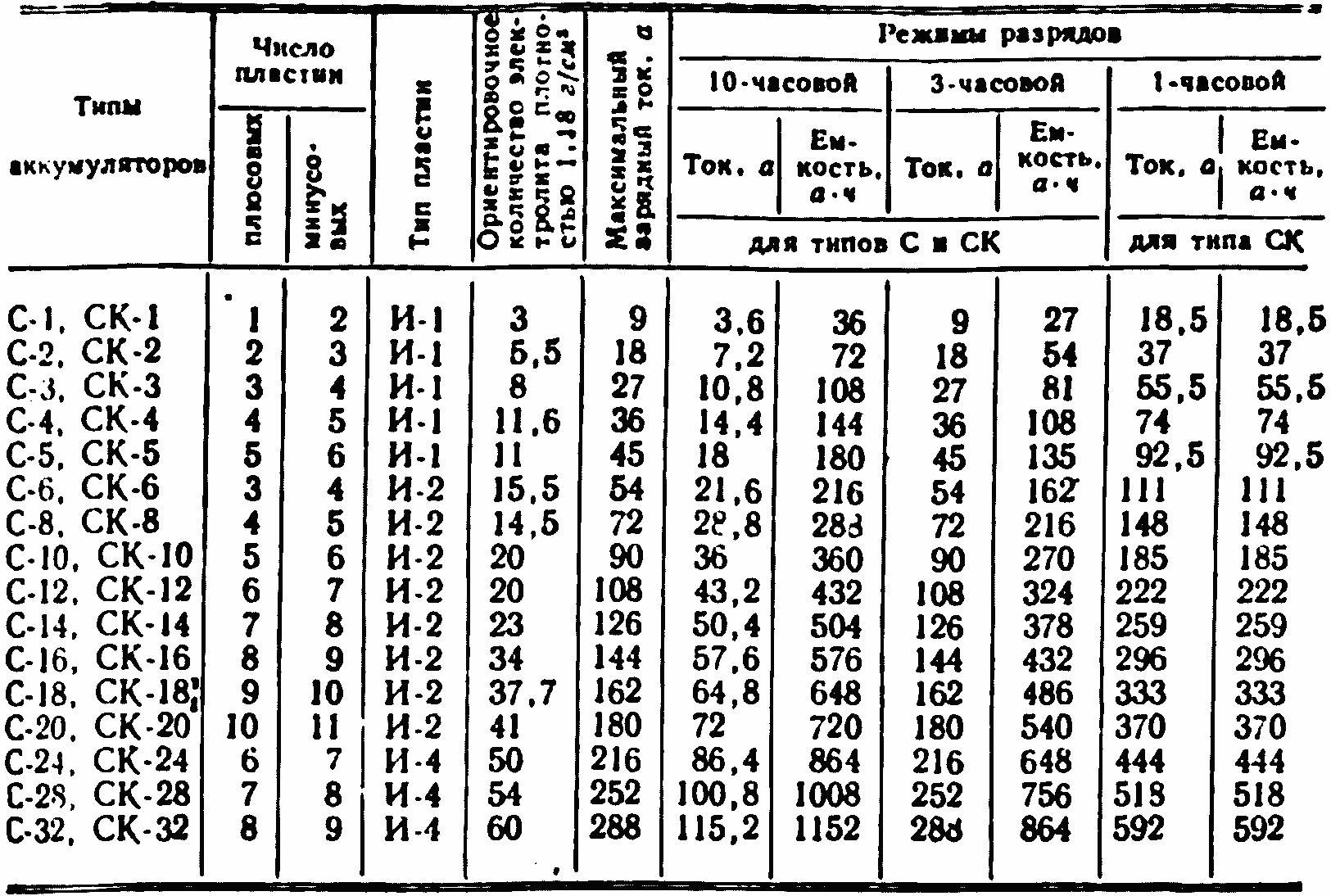

Таблица 22
