4-5. МОНТАЖ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ НА ПАНЕЛЯХ
а) Монтаж шинами
При монтаже электрических аппаратов должны быть выдержаны минимальные воздушные зазоры и расстояния по изоляции в соответствии с чертежами. Перед монтажом необходимо тщательно проверить работоспособность аппарата.

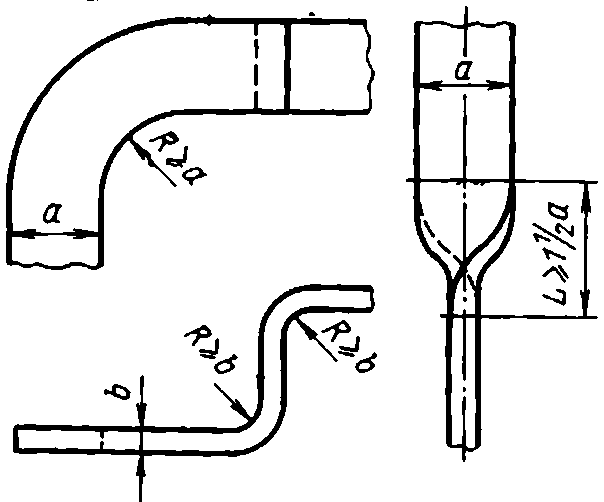

Рис. 4-7. Радиусы изгиба монтажных шин.
Шины, как правило, монтируются с задней стороны панели с минимальными изгибами; шины не должны выступать за габариты панели. Если шины устанавливаются с передней стороны панели, то они не должны попадать в зону выхлопа электрической дуги контакторов.
Радиусы изгибов шин указаны на рис. 4-7. Концы круглых шин при монтаже болтами или шпильками диаметром 5 и 6 мм сплющивают и рассверливают (рис. 4-8,б), а при использовании болтов или шпилек диаметром свыше 6 мм — сгибают в кольцо (рис. 4-8,а). Контактная поверхность шины должна плотно прилегать к контактной плоскости другой шипы и к выводу аппарата. При присоединении к одному выводному зажиму двух или более шин или шин и кабельных наконечников порядок их установки должен обеспечивать минимальное количество переходных сопротивлений.
Перед монтажом концы шин необходимо лудить припоем типа ПОС-30 на длине 25 мм. Остальную поверхность шины следует окрасить электроизоляционным лаком типа БТ-99 или на них закрепляют наконечники при помощи пайки (рис. 4-9,б) или обжатия (рис. 4-9,б). Пайка наконечников осуществляется припоем типа ПОС-30.
б) Монтаж проводами
При монтаже необходимо стремиться к наименьшему количеству пересечений проводов как в горизонтальном, так и в вертикальном направлениях. Скобы для крепления проводов устанавливаются на прямых участках на расстоянии 150—200 мм друг от друга, а при пересечении проводов скобы устанавливают на верхнем проводе с двух сторон по отношению к пересекаемому проводу.

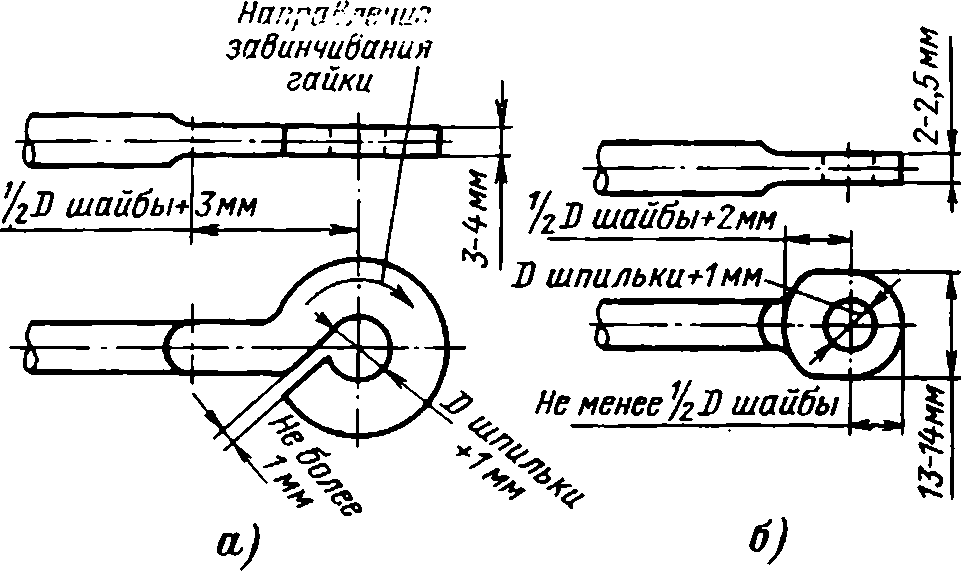

Рис. 4-8. Контактная часть круглой шины.
а — при диаметре шпильки (болта) свыше 6 мм; б — при диаметре шпильки (болта) 5—6 мм.

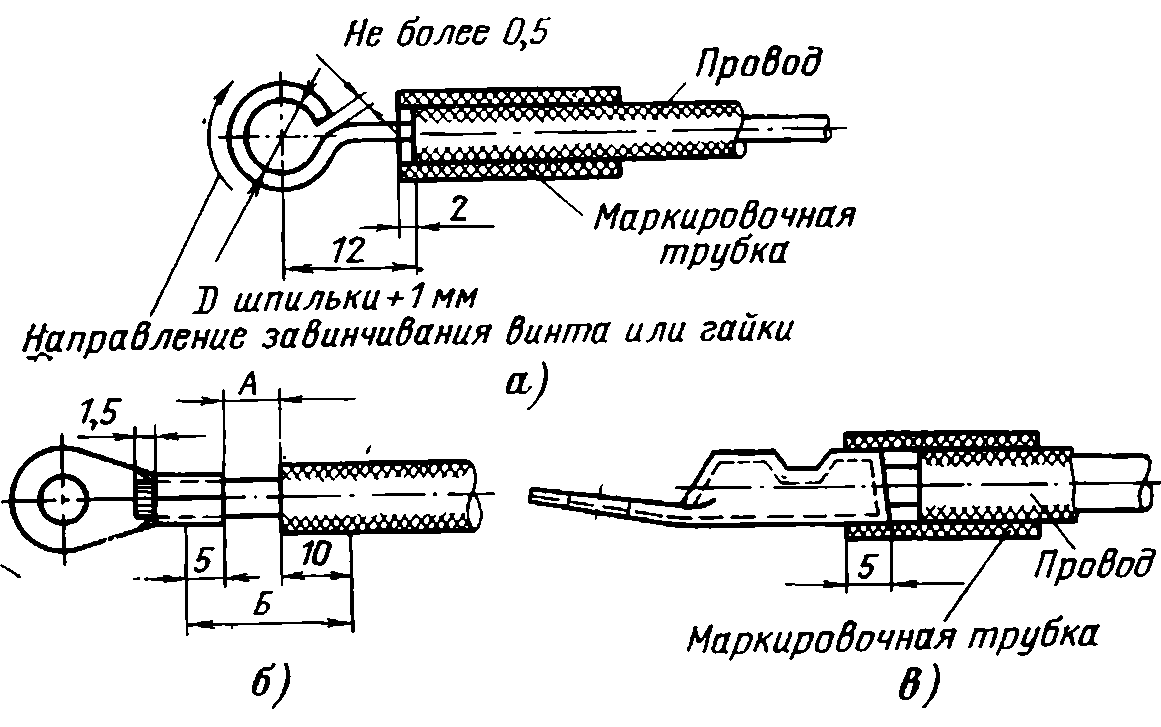

Рис. 4-9. Подготовка концов провода к монтажу.
а—изгиб в кольцо; б — пайка наконечника; в — обжатие наконечника.
Для подготовки к монтажу концы проводов, предварительно очищенные от изоляции и луженые, загибают в кольцо (рис. 4-9,а). Для проводов сечением 6—16 мм2 размер А должен быть не менее 6 мм, а для проводов больших сечений — 10 мм. Расстояние, определяемое размером А, заполняется изоляционной лентой до диаметра наконечника. После этого часть наконечника и конец провода изолируют на длине Б изоляционной лентой в один слой перекрытием в половину ширины. При обжатии допускается зазор 2—4 мм между охватывающими концами наконечника.
