3-11. ВЫКЛЮЧАТЕЛИ

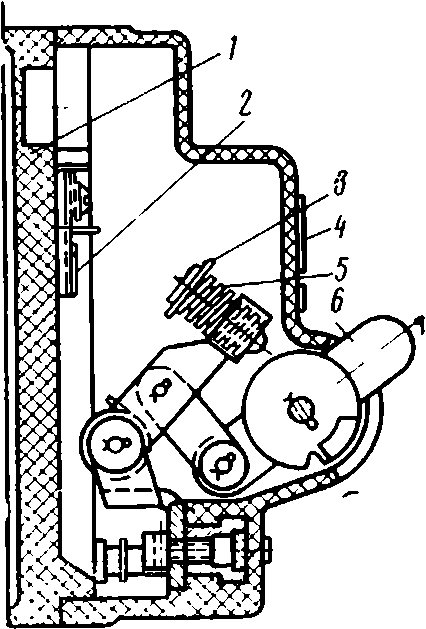

Рис. 3-65. Выключатель типа ВУ-213.
Кнопочный выключатель типа ВУ-213 устанавливается на вагонах метрополитена. В крышке 4 (рис. 3-65) на оси закреплена рукоятка 6, которая через систему рычагов связана с подвижным мостиковым контактом 3, имеющим серебряные напайки. Неподвижные контакты 2 закрепляются на втулках, которые запрессованы в основании 1. При вращении рукоятки 6 мостик приближается к неподвижным контактам, замыкая электрическую цепь. Контактное давление подвижного контакта на неподвижный создается пружиной 5.
Выключатели в ы п у с к а ются в двух исполнениях: с возвратной пружиной (исполнение А) и без возвратной пружины (исполнение Б).

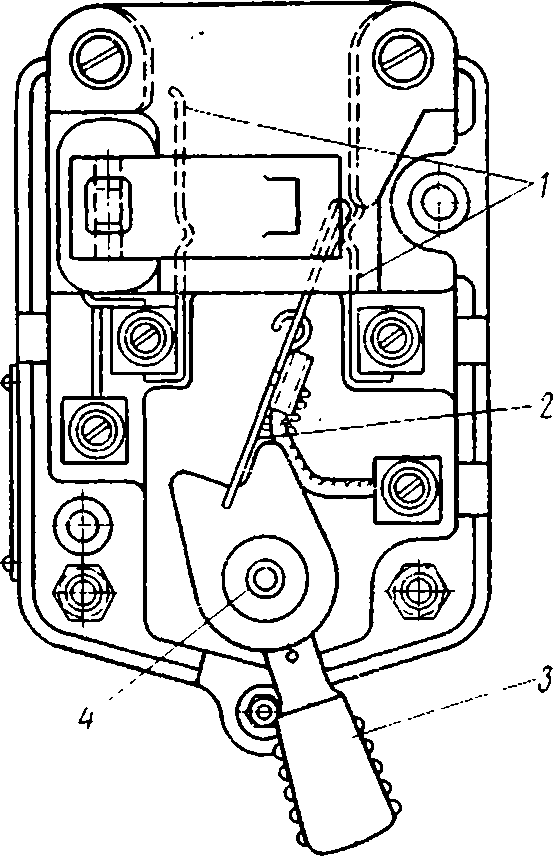

Рис. 3-66. Выключатель типа ВУ-220.
Кнопочные выключатели ВУ-213Б предназначены для управления двигателем компрессора и закрывания дверей. С помощью выключателей ВУ-213Л производятся открывание дверей, управление освещением, возбуждение катушки реле заземления и включение реле перегрузки.
Выключатель типа ВУ-220 устанавливается во вспомогательных цепях высокого напряжения и в цепях управления. Он имеет два неподвижных контакта 1 (рис. 3-66), укрепленных на карболитовом основании. Наличие двух контактов позволяет использовать аппарат в качестве переключателя.
Рукоятка 3, изолированная от токоведущих частей, вращается на оси 4, закрепленной в основании и крышке. В верхней части рукоятки имеется гнездо, в которое упирается подвижный контакт 2. Подвижный контакт прижимается к рукоятке пружиной, которая одним концом закреплена за контакт, а другим — за ось рукоятки.
При вращении рукоятки угол между осью подвижного контакта и осью рукоятки увеличивается, что приводит к уменьшению контактного давления. Наименьшее контактное давление получается при совпадении осей, причем пружина в этот момент имеет максимальное растяжение. При дальнейшем вращении рукоятки между осями образуется угол меньше 180°, что вызывает мгновенное переключение контакта. Подвижный контакт связан с зажимом гибким медным шунтом. Рекомендуется в эксплуатации не задерживать движение рукоятки во время отключения или переключения аппарата.
Отдельные исполнения выключателя имеют дугогасительное устройство, состоящее из камеры, катушки с сердечником и полюсов. Необходимо иметь в виду, что при отсутствии дугогашения выключатель снабжается камерой.
Сверху выключатель закрывается прессованной карболитовой крышкой, а на основании с наружной стороны устанавливается изоляционная пластина, исключающая прикосновение к контактным деталям.
Выключатель типа ВУ-222 по принципу действия аналогичен выключателю типа ВУ-220, но отличается от последнего несколько меньшими размерами и конструктивным исполнением дугогасительного устройства и отдельных деталей. Выключатель типа ВУ-222 имеет одинаковые с выключателем тина ВУ-220 технические данные.
Для обеспечения синхронности действия аппаратов рукоятки нескольких выключателей иногда связываются жесткой тягой. В таких случаях объединенная одной связью группа выключателей иосит общее название.
Выключатели типов ВУ-220В-1, ВУ-220А-6, ВУ-220А-3 и ВУ-220Д устанавливаются на вагонах серий Д и Е метрополитена и предназначены соответственно для включения фар, цепей управления, аварийного освещения и для включения электропечей и освещения кабины управления.
Выключатель типа ВБ-1А также применяется на вагонах метрополитена для отключения аккумуляторной батареи. Он состоит из двух выключателей типа ВУ-220Д, связанных между собой тягой. На трамвайных вагонах серии МΤΒ-82Β для отключения цепи двигателя компрессора применяют выключатель типа ВУ-220А-4. Трамвайные вагоны серии РВЗ-6 оборудованы аппаратом типа ВБ-5А, состоящим из четырех выключателей типа ВУ-220. Три из них (типов ВУ-220М-7, ВУ-220М-6 и ВУ-220М-5) механически соединены между собой и предназначены для одновременного включения двигателей вентилятора и компрессора и аккумуляторной батареи, четвертый (отдельный выключатель) обеспечивает включение и отключение цепи управления. На вагонах метрополитена серии Е последнего выпуска, троллейбусах серии ЗИУ-5Д, трамвайных вагонах серий КТМ-5М, ЛМ-68 и ЛВС-66 устанавливают выключатели типа ВУ-222 с одиночным и групповым приводом.

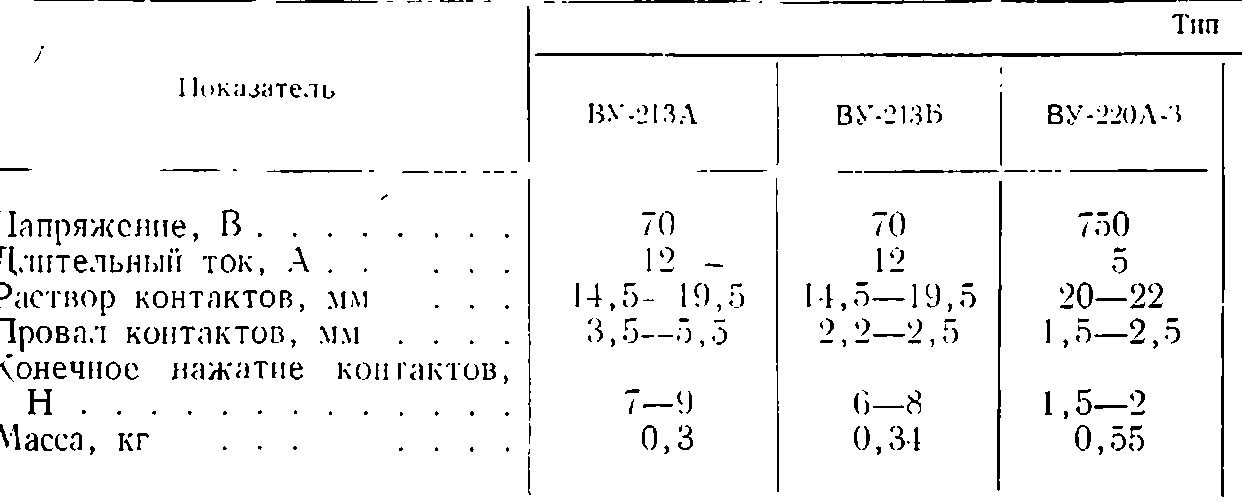

Технические данные выключателей приведены в табл. 3-25.
Таблица 3-25
Технические данные выключателей
