Контакторы и контакторные панели.

Для включения главной цепи питания электродвигателей, а также для переключений в схемах под нагрузкой, которые не могут выполняться контроллерами, служат контакторы, в которых путем воздействия на электромагнит производится управление контактами. Они выполняются с замыкающими (разомкнутыми при отсутствии тока в катушке) и размыкающими контактами (замкнутыми при отсутствии тока в катушке). Кроме главных контактов, контакторы имеют вспомогательные контакты и блок-контакты для переключения блокировок в цепи управления. Контакторы постоянного тока изготовляют однополюсные, а переменного тока — одно-, двух-, трехполюсные и более. Контакторы допускают до 600 включений в 1 ч. Катушки их рассчитывают на длительное включение, допускающее повышение напряжения до 105% и снижение до 85% номинального.
Контакторы постоянного тока предназначены для дистанционного включения и отключения силовых электрических цепей аккумуляторных погрузочно-разгрузочных машин, тягачей и тележек.
Для коммутации силовых электрических цепей электроприводов машин грузоподъемностью до 10 т применяются электромагнитные контакторы постоянного тока типов КМ-1, КМ-3, КМ-5, КМ-507, КМ-508, КМ-517, КПД-113, КПД-114, клапанного типа однополюсные КЭП-63-10, КЭП-100-10, КЭП-160-10, КЭП-250-10, двухполюсные КЭП-63-20, КЭП-100-20, КЭП-160-20, КЭП-250-20. Всe контакторы рассчитаны на коммутацию токов до 50 А, максимальная частота 600 включений в 1 ч. Технические данные контакторов постоянного тока типов КМ, КПВ приведены в табл. 8.18.


Контакторы изготовляют с различной комбинацией блок контактов. Контакторы переменного тока типа КТД-4А величины с замыкающими главными контактами и электромагнитным гашением дуги предназначены для коммутирования цепей переменною ток при напряжении до 300 В. Технические данные контактеров переменного тока серии КТ-6000 В приведены в табл. 8.19.

Таблица 8.18
Контакты постоянного тока типов КМ, КПВ для погрузочно- разгрузочных машин, электротягачей, электропогрузчиков и элсктротележек


Контакторы переменного тока серии КТ-6000

Панели с аппаратурой типа ПК-500 являются комплексным устройством, на котором смонтированы контакторы, предохранители и сопротивления, обеспечивающие переключения и защиту силовых цепей управления и осуществляющие пуск, изменение скорости и реверсирование электродвигателей и электропогрузчиков. Технические данные контактных панелей типов ПК-500 и ПР приведены в табл. 8.20.
На изоляционной панели ПК-505Б установлены: пять контакторов типа КМ-517, три контактора типа КМ-5, два контактора типа КМ-508, один предохранитель типа ТП-320, два — типа ТП-200, два блока защиты типа БЗ-20, вставка ШР-55 ПЗОНШ-1, колодка ШР-55 1130ЭШ1, сопротивление ПЭ-20-5.
На изоляционной панели ПК-509Б установлены: два контактора типа КМ-508, контактор типа КМ-507, пять контакторов типа КМ-517, колодка ШР-55 П30Ш1, вставка ШР-55 П30НШ1, два блока защиты типа БЗ-20, реле типа Р-101 и три сопротивления ПЭ-50.
На изоляционной панели ПК-511 Б установлены: пять контакторов типа КМ-517, контактор типа КМ-507, два контактора типа КМ-508, сопротивление ПЭ-15-36-50, колодка ШР-55 П30НШ1, вставка ШР-55 П30НШ1, два блока защиты типа БЗ-20, два предохранителя типа ТП-200.
На изоляционной панели ПК-512Б установлены: пять контакторов типа КМ-517, контактор типа КМ-507, два контактора типа КМ-508, два блока защиты типа БЗ-20, два предохранителя типа ТП-200, колодка типа ШР-55 П30ЭШ1-1, вставка типа ШР-55 П30ПШ1-1.
На изоляционной панели ПК-517Б установлены: два контактора типа К М-508, два контактора типа КМ-517, два блока защиты типа БЗ-20, реле типа Р-101, предохранитель типа ТП-250, колодка типа ШР-55 П30ЭШ1, вставка типа ШР-55 П30ПШ1.

Магнитные пускатели — это контакторы для дистанционного пуска и остановки асинхронных питателей  нереверсивные пускатели без тепловых реле обозначают цифрой 1, с тепловыми реле — цифрой 2, реверсивные без тепловых реле — цифрой 3 и с тепловыми реле — цифрой 4.
Пускатели магнитные П6 служат для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором электроталей.

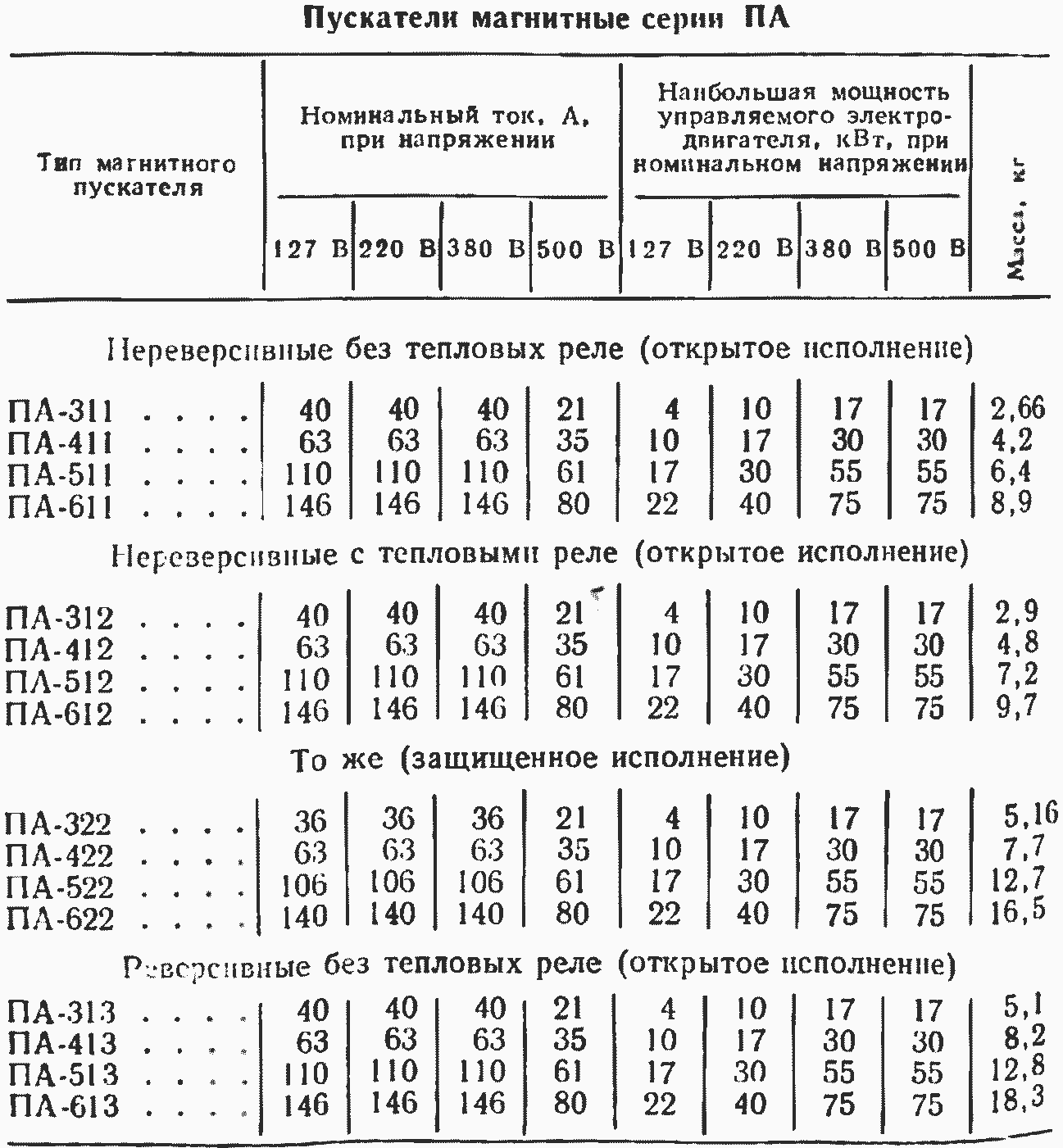

Пускатели магнитные ПА предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором и выпускаются с катушками на напряжение 36, 127, 380 и 500 В переменного тока частотой 50 Гц.
Пускатели магнитные ПМЕ предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 1,1 до 10 кВт. При наличии тепловых реле пускатели ПМЕ осуществляют также защиту управляемых электродвигателей от перегрузки недопустимой продолжительности. Пускатели ПМЕ выпускаются с катушками на такое же напряжение, как и пускатели ПА.

Технические данные магнитных пускателей приведены в табл. 8.21—8.23.
Таблица 8.20
Панели контакторные типов ПК-500, ПР-122 для управления аккумуляторными электропогрузчиками, электроштабелерами и электротягачами

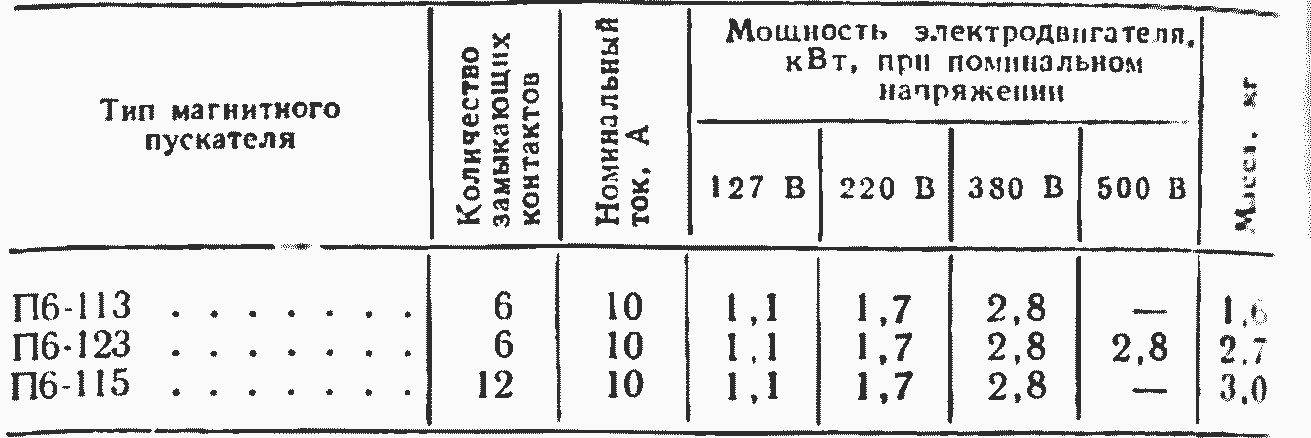

Пускатели магнитные типа П6

Таблица 822

Командоаппараты служат для воздействия на вспомогательные цепи управления и защиты. Их приводят в действие либо механизмом, либо вручную. К ним принадлежат командоконтроллеры, путевые и конечные выключатели, кнопочные станции.
Командоконтроллеры. Для дистанционного электрического управления аппаратами магнитных контроллеров служат командоконтроллеры, изготовляемые московским заводом «Динамо» Техническая характеристика крановых командоконтроллеров типов КТ-1200 и КК-8000 приведена в табл. 8.24, командоконтроллеров электроштабелеров и электропогрузчиков — в табл. 8.25.
Путевые и конечные выключатели являются аппаратами, производящими замыкание или размыкание электрических цепей при определенном положении в пространстве контролируемого механизма Их применяют при постоянном и переменном токе напряжением до 500 В.
Таблица 8.25
Командоконтроллеры кулачковые электропогрузчиков и электроштабелеров типа КВ-508

Путевые переключатели — аппараты, осуществляющие управление электродвигателем в зависимости от пути, проходимого исполнительным механизмом.
Конечный выключатель вертикального и горизонтального передвижения типов КУ и ВУ является одним из путевых переключателей и служит для ограничения хода механизма. Его контакты размыкаются при проходе механизма через предельное положение, производя отключение тока в цепи управления или, что реже, в цепи главного тока. Выключатели действуют либо при наезде выключательной линейки, каната или груза на рычаг (тип КУ), либо после поворота вала на определенный угол (тип ВУ) (рис. 8.1).
Выключатели конечные типа В имеют один замыкающий и один размыкающий контакты. Контакты срабатывают при повороте приводного рычага под воздействием линейки, установленной на механизме.
У конечных и путевых выключателей типа ВУ и УБ срабатывание контактов происходит при повороте вала специальной муфтой с вращающимися частями механизма. Выключатели типа НВ по конструкции соответствуют типу КУ, но приводом для них служат одна или две педали типов НВ-500 и НВ-505. Основные технические данные конечных выключателей типа КУ приведены в табл. 8.26, типов В и ВУ — в табл. 8.27—8.29, типа НВ — в табл. 8.30.

Переключатели универсальные, кнопки, кнопочные станции.

Основные технические данные переключателей универсальных УП-5300 приведены в табл. 8.31, кнопочных станций открытого и защищенного исполнения — в табл. 8.32.
Кнопки управления ладонные типа ЛКУ, предназначенные для дистанционного управления электромагнитными аппаратами, а также для коммутирования цепей сигнализации и электроблокировки; рассчитаны на номинальный ток 15 А, напряжение цепи управления постоянного тока 110, 220 440 и переменного 127, 220, 380 и 500 В. Основные технические данные кнопок управления типа ЛКУ приведены в табл. 8.33.
Наибольшее распространение получили открытые кнопки серии КУ-121 и новой серии КЕ. Кнопки серии К.Е изготовляют Великолукский завод «Реостат» и Московский завод низковольтной аппаратуры. Кнопки серии К-121 выпускает Чебоксарский электро- аппаратный завод. В табл. 8.34 приведены некоторые данные этих кнопок.
Катушки магнитных пускателей выполняют на напряжение от 36 до 500 В переменного тока. Обмоточные данные катушек приведены в табл. 8.35.
Конечные выключатели
Рис. 8.1. Конечные выключатели:
КУ-701 (а); КУ-701 (б); КУ-703 (а); КУ-700 (г) и ВУ-250Л (д); 1 и 5 рычаги, 2 — сектор; 3 — рычаг с противовесом; 4 — груз; 6 — входной вал

Выключатели конечные типа КУ

Таблица 8.27
Выключатели конечные типа В

Выключатели кулачковые типа ВУ

Т а б л и ц а 8.29

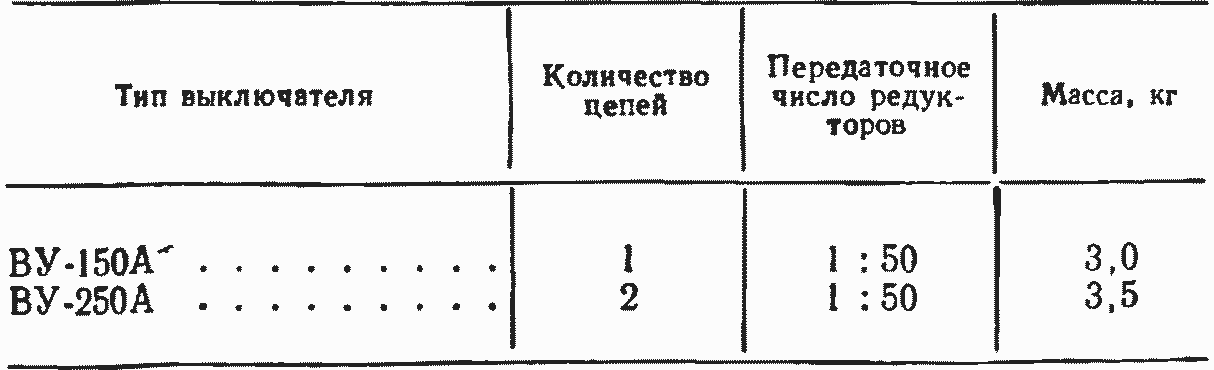

Выключатели конечные путевые типа ВУ-А в защищенном исполнении без уплотнения

Таблица 8.30
Выключатели ножные типа НВ
