Главные трансформаторы выпрямителей могут быть установлены на открытых площадках тяговых подстанций или в трансформаторных камерах.
При выборе места и способа установки трансформаторов, кроме стоимости установки, необходимо обращать внимание на условия охлаждения трансформаторов, удобство их эксплуатации и ремонта со вскрытием сердечника.
При установке трансформаторов в камере основными критериями оценки являются первоначальные затраты, качество вентиляции и возможность вскрытия сердечника при ремонте. Наиболее проста камера, разрез которой изображен на рис. 130-1, а. Пол камеры поднят над уровнем земли на 0,8 м для удобства погрузки трансформатора на троллер и выгрузки с него.

Пространство между полом и землей используется для вентиляционного канала, по которому поступает воздух для охлаждения трансформатора. С наружной стороны этот канал имеет жалюзи и металлическую сетку для защиты камеры от проникновения в нее животных и птиц.
Пол камеры, выступающий за ее пределы, образует эстакаду, с которой имеется вход. Под трансформатором в полу делается выемка для стока масла с ямой на 20% объема масла трансформатора.

Рис. 130-1. Схематический разрез трансформаторных камер с естественной приточно-вытяжной вентиляцией:
а — без ремонта трансформатора в камере; б — с ямой для опускания трансформатора при вскрытии сердечника; в — с ремонтом на втором этаже камеры: 1 —  жалюзи; 2 — трансформаторная камера; 3 — проем ворот камеры; 4 — трансформатор; 5 — эстакада; 6 — металлическая сетка; 7 — нижний вентиляционный канал; 8 — яма под трансформатором; 9 — скоба для вкатывания трансформатора в камеру; 10 — балка для подвеса тали

Нагретый воздух выходит через вертикальную вентиляционную шахту, имеющую вверху отверстия с жалюзями.
Вскрытие трансформатора в такой камере невозможно, поэтому на старых тяговых подстанциях предусматривались трансформаторные мастерские.
Для перевозки трансформаторов от камеры до мастерской с наружной стороны вдоль эстакады прокладывалась рельсовая колея трансформаторной тележки.
Такое решение получалось относительно громоздким, поэтому в последнее время трансформаторных мастерских на каждой подстанции не строят, а ремонт трансформаторов производят в центральных мастерских города.

Установка трансформатора типа ТМРУ-1200/10 в камере
Рис. 130-2. Установка трансформатора типа ТМРУ-1200/10 в камере: 1 — трансформатор; 2 — кабель 6—10 кВ; 3 — кабель минусовый; 4, 6 — вентиляционные шахты; 5 — анодные кабели

Камеры, в которых вскрывают трансформаторы, могут быть выполнены в нескольких вариантах.
На рис. 130-1,б, например, показана камера с ямой на высоту кожуха трансформатора. При ремонте трансформатор приподнимают, из-под него вытаскивают направляющие балки и опускают его в яму. Затем крышку и сердечник вынимают для ремонта, а бак закрывают временной крышкой.
Другой вариант изображен на рис. 130-1, в. Камера делается высокой, и ремонт сердечника производят на втором этаже.
Иногда при проектировании подстанции не представляется возможным выполнить нижний вентиляционный канал и достаточную высоту камеры для сооружения вытяжного отверстия. Вентиляция трансформатора в этом случае обеспечивается через проемы ворот, створки которых выполнены в виде металлической решетки с сетками. Такая вентиляция трансформатора уступает "приточно-вытяжной, с вентиляционным каналом и вытяжной шахтой, и может быть применена лишь в том случае, когда трансформатор работает не с полной нагрузкой.
С целью меньшего нагрева солнечными лучами камеры, как правило, располагаются на северной стороне подстанции.
Пример установки трансформатора типа ТМРУ-1200/10 в камере приведен на рис. 130-2.

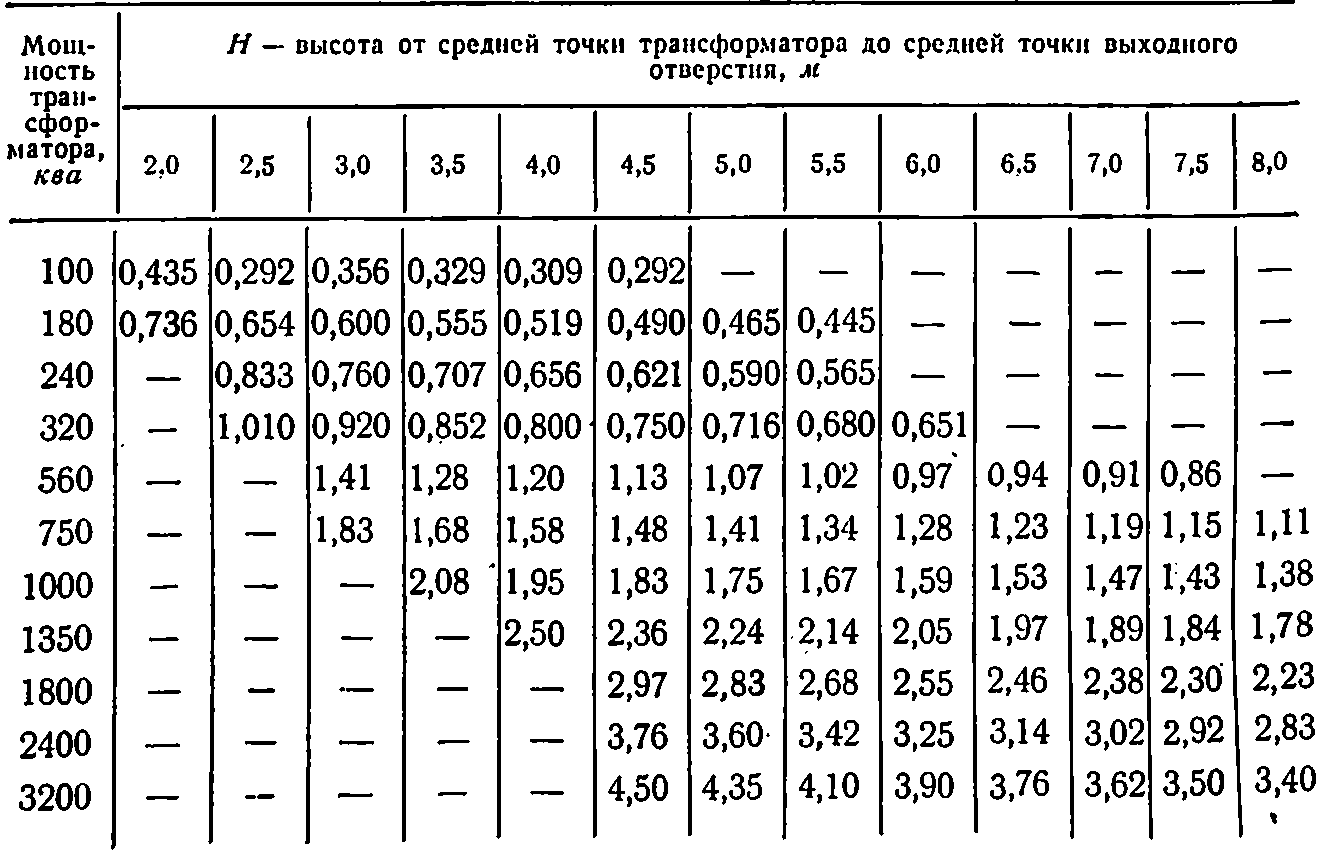

Таблица 130— 1
Размеры (живые сечения) входных вентиляционных отверстий для трансформаторных камер напряжением 10 кВ при температуре входящего воздуха 35 ° С, м2

Размеры входных и выходных вентиляционных отверстий в трансформаторных камерах с достаточной для практики точностью могут быть определены по расчетным таблицам (табл. 130-1).
При пользовании расчетной табл. 130-1 необходимо учитывать следующее: 1) сечение выходных отверстий брать вдвое больше входных; 2) при наличии жалюзи отверстия увеличиваются в 1,5 раза; 3) для трансформаторов 6 кВ вводить коэффициент 1,070; 4) для иной температуры входного воздуха поправочный коэффициент К ввести в соответствии с кривой, изображенной на рис. 130-3.

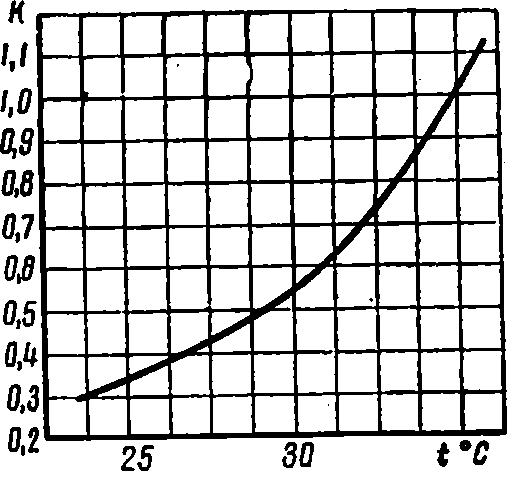

Рис. 130-3. Зависимость поправочного коэффициента от температуры входящего воздуха (к табл. 130-1)
