Глава XXV
АВТОМАТИКА И ТЕЛЕМЕХАНИКА

§ 117. Управление выключателем ввода 6—10 кВ

На тяговых подстанциях, как правило, имеются два высоковольтных ввода а и β. В большинстве случаев эти вводы питаются от различных пунктов энергосистемы, поэтому один из них включен в работу (например, ввод а), другой (ввод β) находится в резерве.

Для этого режима могут быть следующие виды включений масляного выключателя (МВ) ввода: ручное включение кнопкой КМВ (ц. 5), телевключение контактами ОВ и В (ц. 6) и, наконец, автоматическое включение резерва контактом АВР (ц. 4 рис. 117-1).
При включении реле РВВ (ц. 5) включается контактор КП, контактами которого замыкается цепь электромагнита включения привода (ЭВ ц. 1).
Отключение МВ ввода может быть ручное кнопкой КПО (ц. 7), при исчезновении напряжения контактом ВН (ц. 8) и от телеустановки контактами В и ОО (ц. 6).
Контроль напряжения на вводе осуществляется при помощи трех реле напряжения, подключенных к вторичным обмоткам трансформатора напряжения. Замыкающие их контакты Н1, Н2, Н3 включены в цепи реле времени ВН (ц. 10).
При замыкании фазы на землю срабатывает токовое реле Т (см. рис. 49-4), контактом которого включается бленкер БЗ.
Контакты бленкеров БЗ и БН имеют ручной возврат.
Сигнализация неисправности осуществляется при помощи реле неисправности PH (ц. 13) и лампы неисправности ЛН (Ц. 14).
Сигнализация положения масляного выключателя ввода производится при помощи блок-контактов выключателя БКВ и ламп ЛО и ЛВ (ц. 15 и 16).


Рис. 117-1. Схема управления выключателем ввода 6—10 кВ

§ 118. Управление выпрямительным агрегатом

Управление.

В схеме управления агрегатом, изображенной на рис. 118-1, предусмотрены следующие виды управления:

  1. Телеуправление с диспетчерского пункта (включение и отключение).
  2. Местное управление кнопками со щита на подстанции, которое в свою очередь подразделяется на:

а) автоматическое управление: кнопка КМВ (включение) (ц. 9), кнопка КМО (отключение) (ц.11);
б) ручное (ремонтное): кнопками КРВмв, КРОмв (включение и отключение масляного выключателя); КРВбв, КРОбв. (включение и отключение быстродействующего выключателя); КРВв, КРОв (включение и отключение вентиляции агрегата).
Оперативное автоматическое управление состоит из телеуправления и местного автоматического управления. Вид управления осуществляется ключом ПУ. При этом установка его в положение местное управление (МУ) исключает телеуправление (ТУ).
При телеуправлении агрегат включается через контакт ОВ' и В с воздействием на реле включения агрегатов РВА.
При местном управлении реле РВА получает питание через кнопку КМВ. Реле РВА включается, если замкнуты контакты реле отключения агрегата РОА, реле блокировки агрегата РВА и реле газовой защиты трансформатора РГЗ. После включения реле РВА становится на подпитку через свой контакт (ц. 8) и замыкает контакт в цепи катушки магнитного пускателя, который включает электродвигатель вентилятора. Вентилятор начинает работать, и поток охлаждающего воздуха включает воздушное реле РВ, которое замыкает контакт в цепи контактора включения масляного выключателя. Масляный выключатель, включившись, замыкает блок-контакт в цепи контактора быстродействующего выключателя БВ. Блок-контакты масляного выключателя МВ и быстродействующего выключателя БВ, замыкаясь, включают реле блокировки агрегата РБА (ц. 15). Реле РБА размыкает свой контакт в цепи реле РВА и отключает его.
Агрегат включен. Блок-контакты МВ и БВ включают красные сигнальные лампы включенного положения МВ и БВ.
Отключают агрегат по телеуправлению (через контакты В' и ОО) (ц. 10) или по местному управлению (кнопкой КМО) (ц. 11) с воздействием на реле отключения агрегата РОА.
Реле РОА становится на самоподпитку через контакт РБА и размыкает цепи реле включения агрегата РВА и РВР (реле включения резерва). Контакт РОА замыкает цепь электромагнита отключения ЭО масляного выключателя (ц. 6). Блок-контакт МВ отключает двигатель вентилятора и разрывает цепь держащей катушки быстродействующего выключателя.
Отключением быстродействующего выключателя заканчивается цикл отключения агрегата. Блок-контакты МВ и БВ включают зеленые лампы отключенного положения МВ и БВ.
После отключения МВ его блок-контакт разрывает цепи реле блокировки агрегата и реле положения агрегата РБА и РПА. При разрыве цепи реле РБА отключается реле РОА и подготавливается к включению реле РВА.
Ручное или ремонтное управление производится со снятой автоматикой.

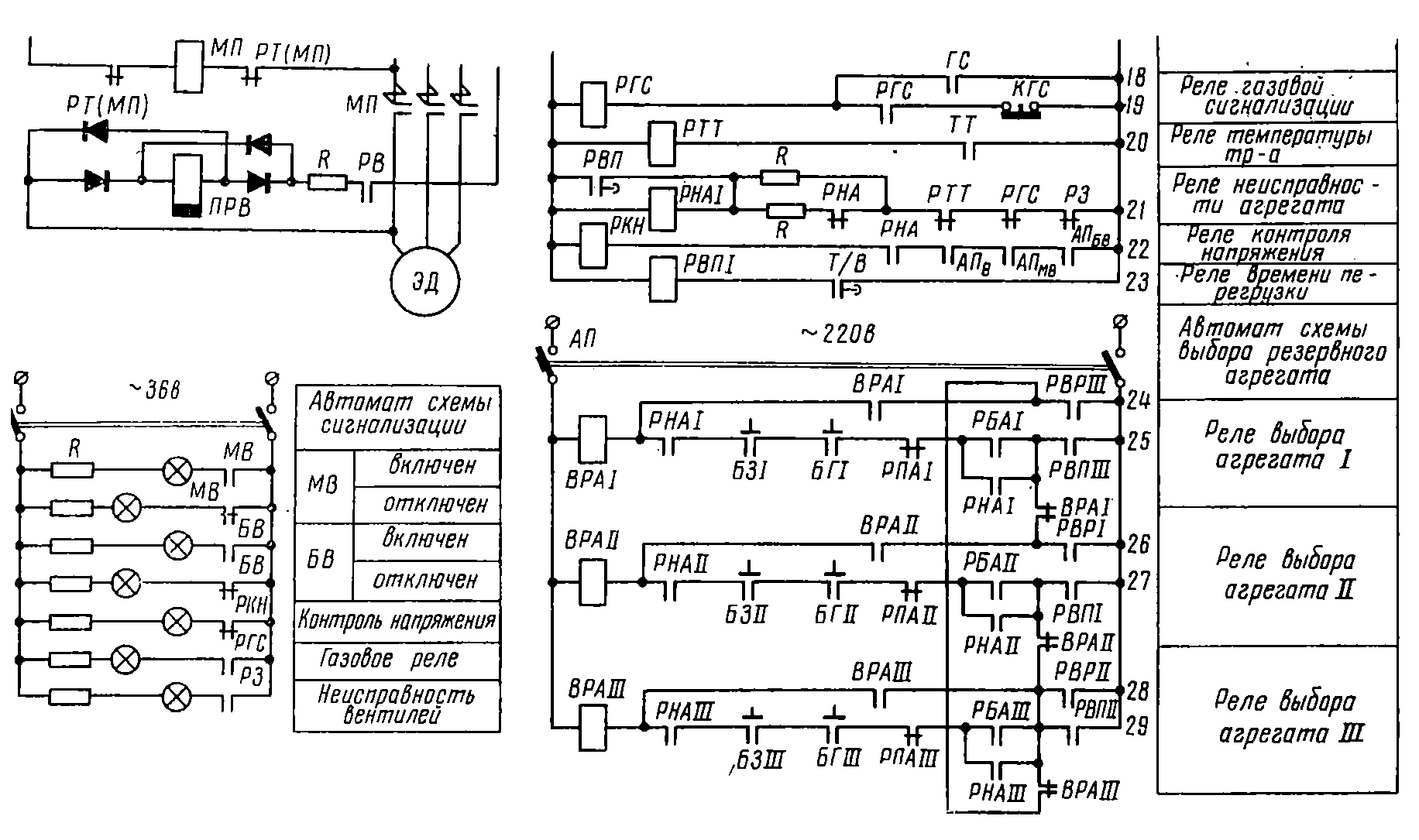

Рис. 118-1. Схема управления выпрямительными агрегатами типов ВАК-1000 и ВАК-2000

При ручном управлении ключ ПА переводится в положение «ручное управление». При этом агрегат лишается телеуправления, поэтому контакт ключа ПА подает в телеустановку сигнал неисправности.
Агрегат включается кнопками КРВмв, КРВбв, КРВв. При включении должна соблюдаться следующая последовательность:

  1. кнопкой КРВв включается вентилятор выпрямителя;
  2. кнопкой КРВмв включается масляный выключатель МВ;
  3. кнопкой КРВбв включается быстродействующий выключатель БВ.

Отключается агрегат кнопками отключения в такой последовательности: КРОмв, КРОбв, КРОв.
Схема ручного управления позволяет включать и отключать все элементы отдельно.

Автоматика и защита.

В каждом агрегате предусмотрены следующие виды защит:
а)    максимальная токовая мгновенная защита (отсечка), действующая при сквозных сверхтоках, своевременно не отключенных линейной защитой со стороны постоянного тока или при коротком замыкании в агрегате;
б)    максимальная токовая защита с выдержкой времени, действующая при перегрузках на автоматическое включение резерва АВР и сигнал;
в)     газовая защита, действующая на сигнал и отключение;
г)    защита от замыкания на землю в РУ 600 в, действующая на отключение агрегата и сигнал.
При перегрузке агрегата сверх допустимой работает токовое реле с ограниченно-зависимой выдержкой времени Т/В, которое при устойчивой перегрузке включает реле времени перегрузки ПВП I (ц. 23). Реле РВП I своим контактом (ц. 27) включает реле ВРА резервного агрегата II.
В схеме управления агрегата II (ц. 7) включается реле РВА и далее включается сам агрегат.
В том случае, если после включения резерва перегрузка не исчезает, замыкается с выдержкой времени контакт РВП в цепи реле неисправности агрегата РНА (ц. 21). При этом шунтируется обмотка реле РНА и подается сигнал неисправности агрегата.
При неисправностях в трансформаторе срабатывают реле газовой защиты и сигнализации, встроенные в трансформатор.
При срабатывании сигнальных контактов ГС реле газовой сигнализации включается промежуточное реле РГС и становится на самоподпитку через кнопку КГС (ц. 19). Контакт РГС разрывает цепь реле РИА I и последнее подает сигнал неисправности агрегата, а также не позволяет агрегату включаться в качестве резервного. Через контакт РГС в схеме сигнализации загорается желтая лампа ЛЖ. При срабатывании защитных контактов ГЗ включается промежуточное реле защиты РГС и становится на самоподпитку через КГЗ. Контакт РГЗ в цепи электромагнита отключения 30 производит отключение масляного выключателя, а если агрегат находится в режиме автоматического управления ДУ, то всего агрегата. При повышении температуры трансформатора сверх допустимой контактом реле РТТ подается сигнал неисправности агрегата (на включение резерва).
Схемой предусмотрена защита агрегата от замыкания на землю в системе 600 в, осуществляемая контактами реле РП (600) (ц. 2), воздействующими на отключающий электромагнит 30 масляного выключателя МВ и одновременно на реле отключения агрегата РОА. При этом агрегат отключается без включения резерва, так как замыкание на землю является повреждением всей системы 600 в.
Защита вентилей при снижении скорости потока охлаждающего воздуха осуществляется воздушным реле РВ, установленным в вентиляционной шахте выпрямителя. При отключении реле РВ размыкается цепь реле-повторителя ПРВ. Последнее замыкает контакт в цепи электромагнита отключения 30, отключая масляный выключатель.
Для контроля состояния кремниевых вентилей предусмотрена специальная защита, срабатывающая при пробое любого из вентилей. Контактом реле защиты РЗ разрывается цепь катушки реле неисправности агрегата PHA I (ц. 21), которое подает сигнал на включение резервного агрегата.
При срабатывании реле защиты РЗ в схеме сигнализации загорается сигнальная лампа.
При исчезновении напряжения в схеме автоматики агрегат может работать, но лишается возможности оперативного управления и защиты (газовой от замыкания на землю в системе 600 в и от исчезновения потока охлаждающего воздуха). При исчезновении напряжения в системе собственных нужд отпадает реле контроля напряжения РКН. Своими контактами это реле включает звуковую сигнализацию и в схеме сигнализации зажигает лампу контроля напряжения.
Отключение агрегата с включением резерва предусматривается от максимальной токовой и газовой защиты, при исчезновении потока охлаждающего воздуха, от автоматического отключения быстродействующего выключателя.
В схеме установлено термореле цикла включения агрегата РЦ. Если при включении агрегата по какой-либо причине произошла задержка включения масляного выключателя или быстродействующего выключателя, т. е. реле РБА вовремя не отключило РВА, реле РЦ замыкает свой контакт в цепи отключения агрегата РОА и отключает реле включения агрегата РВА.
Следует заметить, что рассматриваемая схема управления агрегатом предусматривает наличие катодного быстродействующего выключателя, питаемого от независимого источника выпрямленного тока. В случае замены катодного выключателя управляемым разъединителем схема должна быть соответствующим образом изменена.
