ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- Грузоподъемность
Длина стрелы в м | Вылет груза в м | Наибольшая грузоподъемность в т | Примечание |
14 | 4,5 | 15 | С применением выносных опор |
|
|
|
|
14 | 4,0 | 10 | Без выносных опор |
14 | 10,5 | Грейфер брутто 3,7 | Без выносных опор |
18 | 4,5 | 7,5 | Без выносных опор |
Примечание. На рис. 2 изображены кривые грузоподъемности, т. е. значения вылетов в зависимости от величины груза и высоты подъема его.

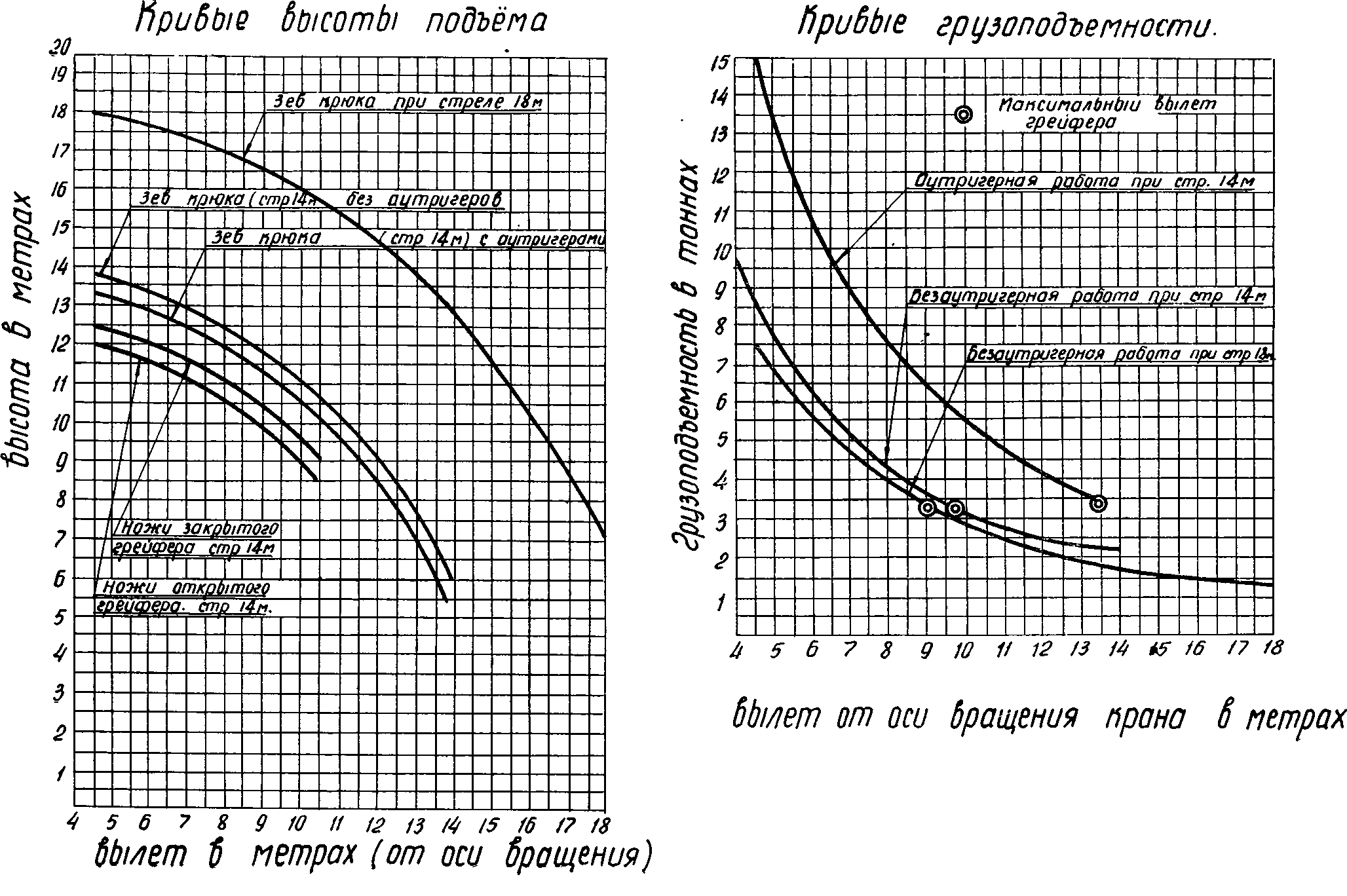

Рис. 2. Кривые грузоподъемности и кривые высоты подъема рабочих органов крана

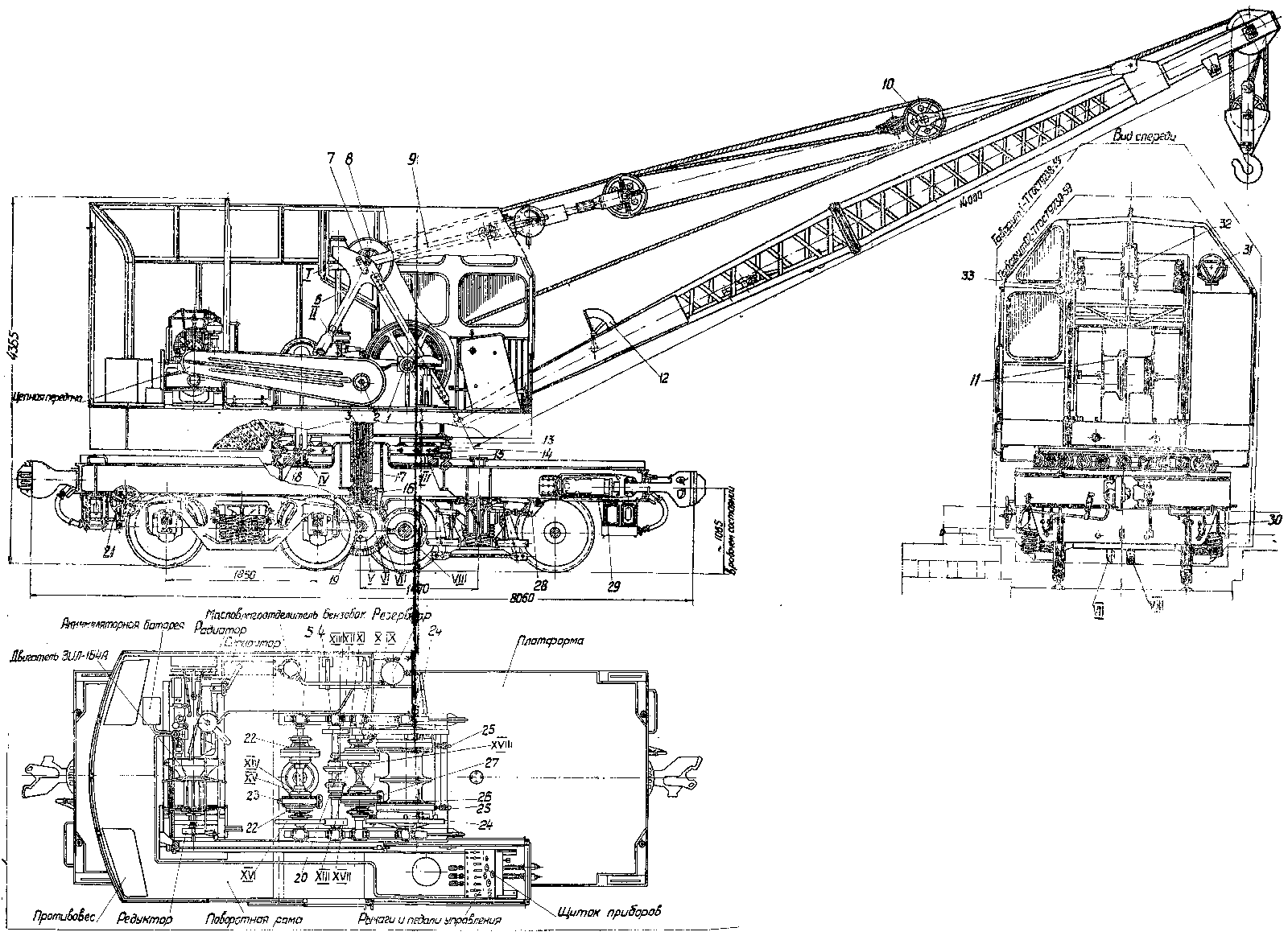

Рис. 1. Общий вид крана (продольный разрез, вид спереди и план)
1 — вал грузовых барабанов; 2 — главный вал; 3 — вертикальный вал привода колесных пар; 4 — горизонтальный вал механизма подъема стрелы; 5 — горизонтальный вал поворота; 6 — вертикальный вал механизма подъема стрелы; 7 — ось стрелового барабана; 8 — барабан подъема стрелы; 9 — вилка; 10 — траверса; 11 — грузовые барабаны; 12 — указатель грузоподъемности; 13 — верхнее опорное кольцо; 14 — опорные катки; 15 — нижнее опорное кольцо; 16 — гайка центрального шкворня; 17 — центральный шкворень; 18— вертикальный вал поворота; 19 — горизонтальный вал привода колесных пар; 20 — кулачковая муфта; 21 — ручной привод тормоза тележки; 22 — фрикционы поворота; 23 — тормоз поворота; 24 — фрикционы груза; 25 — тормоза груза; 26 — фрикционы привода колесных пар; 27 — тормоз привода колесных пар; 28 — воздушный привод тормоза тележки; 29 — выносная опора (аутригер); 30 — запорный валик; 31 — фара; 32 — кожух червячной передачи; 33 — сигнал; I — червяк; II — коническая шестерня вертикального вала механизма подъема стрелы; III — венец поворота; IV — цилиндрическая шестерня вертикального вала поворота; V — цилиндрическая шестерня горизонтального вала привода колесных пар; VI — нижняя коническая шестерня вертикального вала привода колесных пар; VII — коническая шестерня горизонтального вала привода колесных пар; VIII — цилиндрическая разъемная шестерня; IX — цилиндрическая шестерня вала грузовых барабанов; X — цилиндрическая шестерня главного вала; XI — промежуточная шестерня; XII — левая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XIII — коническая шестерня горизонтального вала механизма подъема стрелы; XIV — конические шестерни горизонтального вала поворота; XV — коническая шестерня вертикального вала поворота; XVI — цилиндрическая шестерня горизонтального вала поворота; XVII — правая цилиндрическая шестерня горизонтального вала механизма подъема стрелы; XVIII — конические шестерни главного вала.
2. Виды грузов
Штучный груз.
К штучным грузам относятся: контейнеры, машины, части оборудования, детали, материалы и т. д. Размеры поднимаемого груза в плане ограничиваются габаритами: платформы крана, вылета опоры и наклона стрелы и требуемой высоты подъема груза. В необходимых случаях для поднятия крупногабаритного груза могут быть сняты приборы с буферного бруса.
Сыпучий груз.
К сыпучим грузам относятся: каменный уголь, кокс, шлак, легкая руда и т. п. Объемный вес этого груза не должен превышать 1,1 т/м3 при полном заполнении грейфера.
3. Скорости операций работы крана
Подъем груза при 4-кратном полиспасте 15,4 м/мин.
Подъем груза при 3-кратном полиспасте . . . 20,5 м/мин.
Подъем груза при 2-кратном полиспасте . 30,8 м/мин.
Подъем грейфера . . 61,6 м/мин.
Время полного подъема стрелы ... 52 сек.
Поворот крана ... 2,9 об/мин.
Передвижение крана самоходом .. 11,6 км/час.
Спуск груза свыше 10 т (работа с выносными опорами) ...7,7 м/мин.
Спуск груза свыше 7 т (работа без выносных опор) ... 10,3 м/мин.
Спуск груза при стреле длиной 18 м 15,4 м/мин.
Примечание. Все основные операции выполняются при положении коробки передач двигателя, соответствующем второй скорости. Спуск груза свыше 7 т производится от двигателя при положении коробки передач, соответствующем задней скорости. Спуск груза до 7 т допускается производить на тормозе посредством ножной педали без включения задней скорости коробки передач.
Положение коробки передач, соответствующее первой скорости, используется при освоении обслуживающим персоналом управления краном и в тех случаях, когда необходимы минимальные (почти в 2 раза менее указанных) скорости, что имеет значение при выполнении монтажных работ. Регулирование скоростей может производиться кроме того газом в пределах, допускаемых эксплуатацией двигателя (примерно, от 900 до 1800 оборотов).
4. Путевые показатели
Тяговое усилие на автосцепке крана при уклоне пути 0, 009 900 кг .
Наибольший преодолеваемый без груза и без прицепа уклон пути 0,025
Наименьший радиус закругления при передвижении самоходом . . . 50 м
Наименьший радиус закругления пути при транспортировке в составе поезда ...120 м
Наибольший преодолеваемый без груза и прицепа уклон пути . . .120 м
Допускаемая скорость движения крана в составе поезда 60 км/час.
Вес крана и давление колес на рельсы
Кран колеи 1524 мм 1435 мм
Вес крапа в рабочем состоянии 50,5т 53,0 т
Вес крана в транспортном состоянии 50,0 т 52,6 т
Давление осей при транспортном положении крана:
передней оси ... 11,3 т 11,5 т
задней оси ... 13,6 т 14,25 т
Максимальное давление колеса па рельс при поднятом грузе 10 т 10,0 т 10,5 т
Основные размеры
Вылет платформы крапа от оси вращения (с автосцепкой) . ... 4190 мм
То же (без автосцепки) ... 3440 мм
Ширина кузова крапа ... 3070 мм
Радиус вращения задней стенки кузова 3300 мм
Вылет опоры стрелы . 1225 мм
Вылет стрелы в транспортном состоянии . . . 15100 мм
Полная длина крана в транспортном состоянии
(расстояние между крайними точками автосцепки и стрелы) . . 19500 мм
Высота поворотной части крана над уровнем рельса . . ... . . 1430 мм
Вылет поджимных домкратов выносных опор от
оси пути ... 2200 мм
База крана . . . . .. 2950 мм
Высота крапа над уровнем рельса 4500 мм
Двигатель
Тип двигателя — автомобильный ЗИЛ-164А
Номинальная мощность 97 л. с.
Число оборотов коленчатого вала 2600 об/мин.
Род топлива бензин А66 ГОСТ 2084-56
Расход топлива в граммах на лошадиную силу в час 250
Коробка передач
Оставлены I—II и задняя скорости, остальные скорости исключены
Запас топлива
Объем топливного бака ... 140 л
Ходовые части
Число осей . .. 4
В том числе ведущих . . ... 2
Тип ходовых тележек ... Две тележки типа ЦНИИ-ХЗ
База тележки ... 1850 мм
Ширина колеи 1524—1435 мм
Диаметр колес по кругу катания ... 950 мм
Диаметр шейки оси ... 145 мм
Длина шейки-оси . . . . 254 мм
Расстояние между серединами шеек оси 2036 мм
Муфты механизмов
Муфты подъема груза и грейфера | —фрикционные ленточные |
Муфты передвижения и механизма поворота | —фрикционные дисковые |
Муфта подъема стрелы | —кулачковая |
Тормоза механизмов
Тормоза грузового барабана | —ленточный, замкнутый |
Тормоза грейферного барабана | —ленточный, замкнутый |
Тормоза поворота | —двухколодочный замкнутый |
Тормоз механизма подъема стрелы | —самотормозящая червячная передача, кроме того, ленточный, замкнутый, постоянно действующий тормоз |
Тормоз ходовых частей | —пневматический, колодочный, |
Предполагается введение дополнительного рычажного тормоза движения, управляемого с места машиниста.
Грейфер
Тип . . . . двухканатный, двухчелюстный
Емкость грейфера .. 1,5 м3
Собственный вес 2,1 т
Захват для леса
Тип .. двухканатный,
двухчелюстный
Площадь полезного сечения захвата . . 1,44 м2
Собственный вес максимальный 1,7 т
Управление
Управление краном .. —пневматическое с
пульта управления и ножное (педали)
Кратность полиспаста
При работе с применением выносных опор с грузом от 10 до 13 т 4
При работе без выносных опор с грузом до 10 т . . . 3
При работе со стрелой длиною 18 м 2
При работе грейфером 1
Наличие сигналов на кране
Кран имеет следующие сигналы: один электросигнал типа С-56Г впереди кабины, три световых красных — по бокам и позади кузова и три сигнальных красных с белой обводкой круга — на боковых и задней стенках кузова.
Освещение
Внутри кузова крана имеются два потолочных плафона: один — в кабине крана над местом машиниста, один — над лебедкой крана. Снаружи крана находятся фара ФГ2-А2 на передней стенке кузова и фара ФГ2-А2 на стреле крана, освещающие площадку работы крана.
Кроме того, для производства ремонта и осмотра механизмов может быть включена ручная переносная лампа, для чего на передней стенке внутри кузова установлена розетка. Напряжение тока осветительных средств 12 вольт. Источник питания током— 2 аккумуляторные батареи типа 3СТ-7ОПД.
