Расчет несущей способности столба с «шейкой».
Несущую способность (предельную нагрузку) столба следует определять в сечении «шейки» на действие основных вертикальных нагрузок. В необходимых случаях следует делать проверку цельного сечения столба с учетом продольного изгиба, а также проверять столб с учетом момента и горизонтальной силы (в зависимости от расчетной схемы).
Несущая способность столба с «шейкой» на действие вертикальных нагрузок будет определяться площадью сечения ядра и прочностью бетона «шейки», а также будет зависеть от размера недохода оболочки до скалы (высоты «шейки»).
Зависимость несущей способности от первых двух факторов общеизвестна. Что касается влияния на несущую способность столба оболочки при различной высоте «шейки» (определяется коэффициентом Кш),то этот фактор является новым;его рекомендуется учитывать, так как он значительно сказывается на результатах.

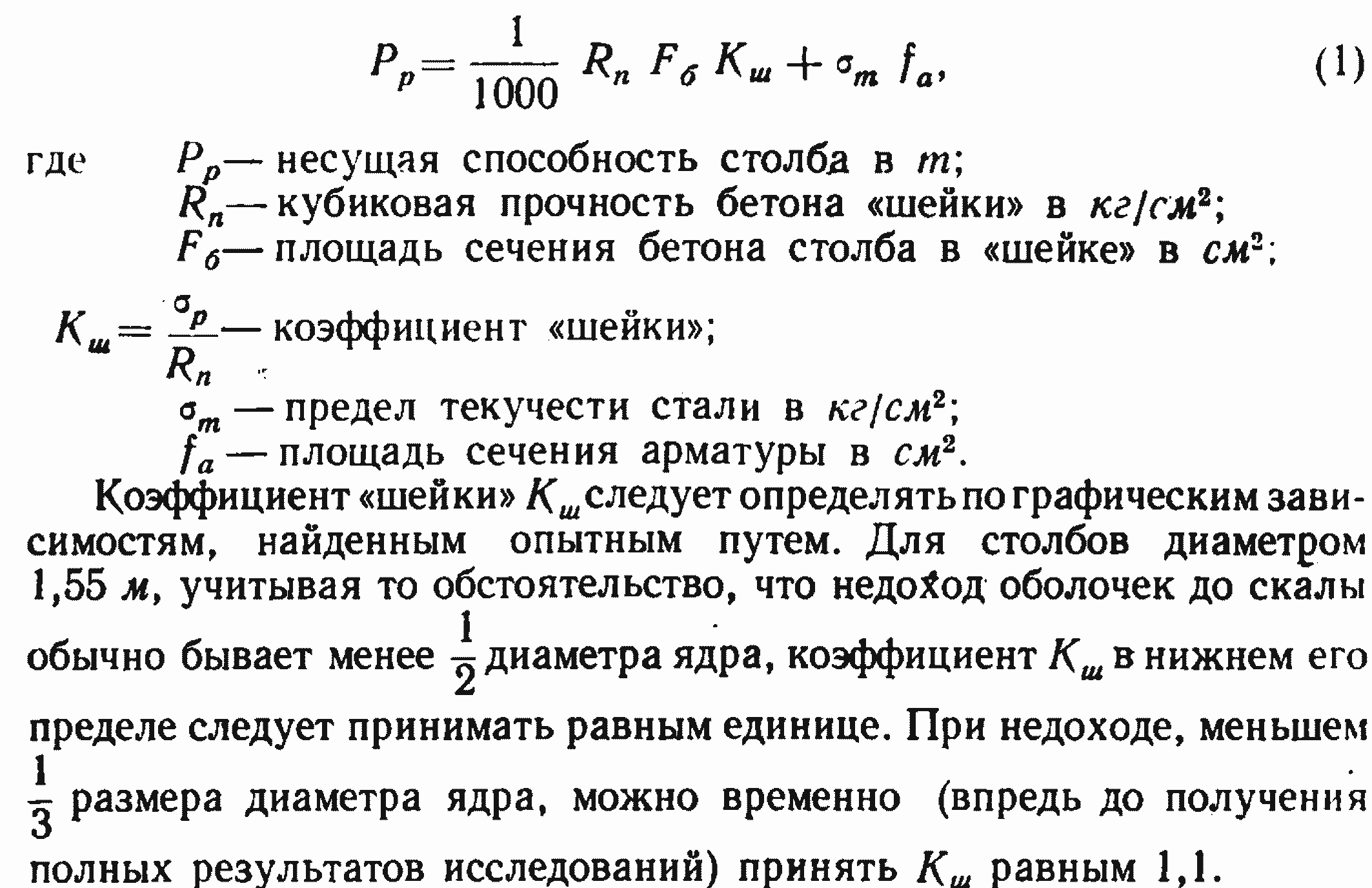

Для определения несущей способности столба с «шейкой» на вертикальные нагрузки предлагается следующая формула:
В качестве примеров были проведены подсчеты несущей способности столбов по формуле (1) и полученные результаты сравнены с фактическими данными испытаний (табл. 10). Сопоставление результатов подсчета несущей способности столбов по формуле (1) с данными испытаний показывает, что рекомендуемая формула, полученная в итоге обобщения экспериментальных работ, в первом приближении является приемлемой для расчета фундаментных столбов.
Влияние на несущую способность столба характера поперечного армирования.
Таблица 10
Экспериментальными работами, направленными на выявление влияния степени и способа поперечного армирования оболочек и особенно предварительного напряжения поперечной арматуры на несущую способность столба, устанавливалось: 1) влияние конструкции поперечного армирования (спирального, многогранного, звездчатого); 2) зависимость несущей способности от степени предварительного напряжения поперечной арматуры (из обычной и высокопрочной проволоки); 3) значение предварительного напряжения поперечной арматуры для столбов с различным составом и прочностью бетона.
Опыты проводились на образцах малого диаметра (8 и 12 см) и на образцах диаметром до 60 см, изготовленных путем заполнения полости оболочек из центрифугированного бетона.
Выполненная часть экспериментальных работ показывает выгодность применения предварительно напряженной поперечной арматуры из высокопрочной проволоки с малым относительным удлинением.
