Дисплей электровоза ДС-3 предоставляет различные возможности для визуализации сообщений и ошибок во время работы. Существуют видеокадры состояния, окна сообщений, а также обзор неисправностей.
10.3.1. Видеокадры состояния.
На рисунке 22 представлены важные данные для машиниста электровоза относительно состояний механизмов, влияющих на деблокирование главного выключателя Кроме того, имеется возможность вызвать информацию о состоянии системы управления приводом ASG (Рисунок 23), а также о деблокировании токоприёмников и о причине блокирования тяги Видеокадры состояния можно вызвать из основного видеокадра через изображение основных данных при последующем нажатии кнопок 6, 7, или 8. На каждом из этих видеокадров имеется 16 пунктов с информацией о состоянии. Пункт, где представлена ошибка, которая препятствует разблокировке, обозначен чёрным текстом на белом фоне. В других случаях используется серый шрифт на чёрном фоне С помощью этого машинист может быстро найти причину, из-за которой, например, заблокирован главный выключатель
Статус деблокировки главного выключателя

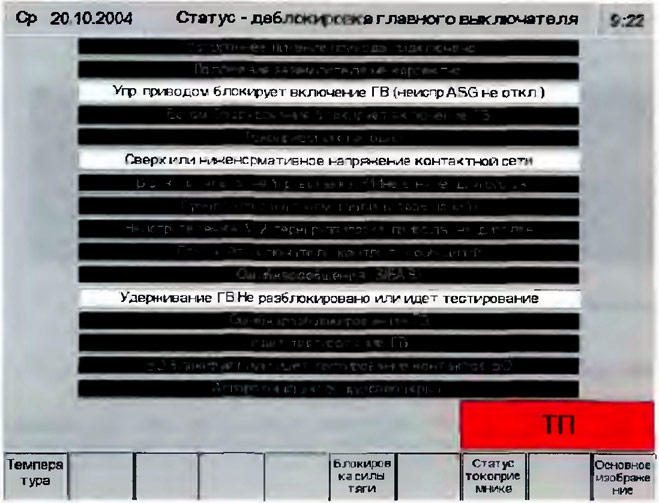

Рисунок 22. Статус деблокировки главного выключателя.
Указание: В случае блокировки главного выключателя машинист электровоза должен из основного изображения с помощью команды «Основные данные» (программируемая кнопка 1) и затем командой «статус главного выключателя» (программируемая кнопка 7) активировать видеокадр состояния главного выключателя. На этом видеокадре будут указаны причины, из-за которых был заблокирован главный выключатель. Они будут написаны чёрным шрифтом на белом фоне. На главном изображении дисплея не будет представлено уведомление о соответствующей неисправности.
Статус ASG

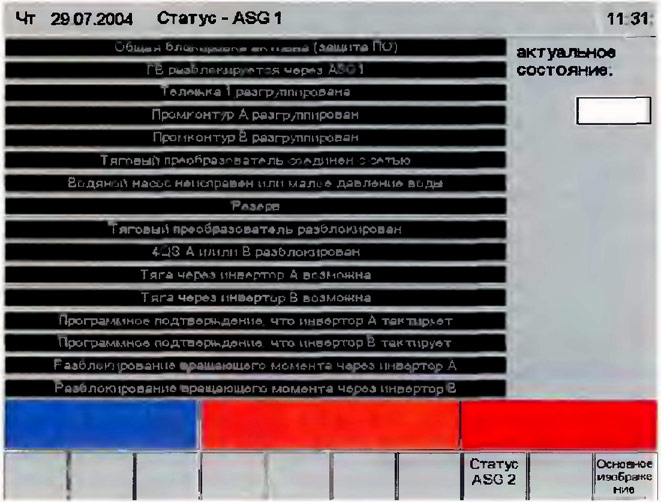

Рисунок 23. Изображение статуса ASG.
10.3.2. Окна сообщений.
Над программируемыми клавишами расположены окна сообщений (рисунок 24). Они могут содержать следующую информацию:
1. Состояние тормозной системы (слева)
2 Общие состояния (посередине)
3. Неисправности (справа)

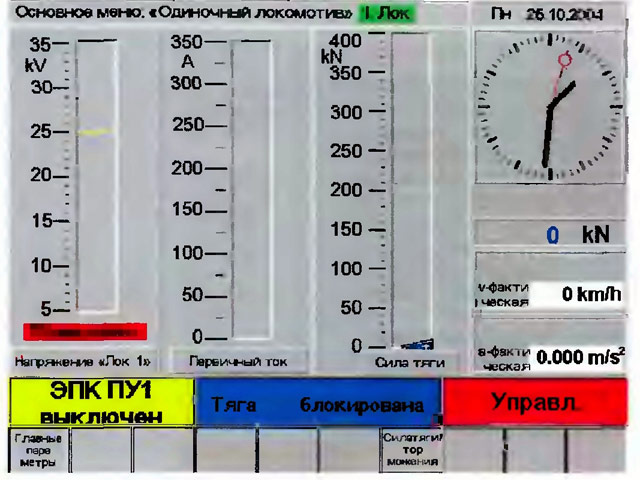

Рисунок 24. Основное изображение с тремя окнами сообщений.
Эти три окна с сообщениями видны на всех изображениях, кроме изображения «просмотр неисправностей». Это означает, что новое сообщение, как правило, сразу же будет представлено на дисплее. В окнах сообщений будут каждый раз представлены только самые актуальные сообщения каждой категории. Предыдущие сообщения исчезают.
Левое и среднее окно сообщений, которые активны только при наличии соответствующих сообщений, показывают состояние электровоза при помощи цвета и текста.
В правом окне сообщений будет показана группа, в которой обнаружена неисправность. Сообщения, которые не были квитированы, мигают красным и серым цветом.
Квитирование означает, что к данной ошибке были прочитаны указания по устранению, вследствие чего эта ошибка, в обзоре неисправностей отмечена звёздочкой. В случае если все ошибки были квитированы, то показано слово «неисправность» на красном фоне. Если необходима дополнительная информация по какой-либо из ошибок, можно использовать изображение просмотра неисправностей (следующая глава).
Отсутствие ошибок обозначает, что все неисправности были удалены, в этом случае правое окно сообщений будет отключено. Каждая неисправность протоколируется в обзоре неисправностей с помощью одной строки. Этот список может быть вызван при помощи кнопки

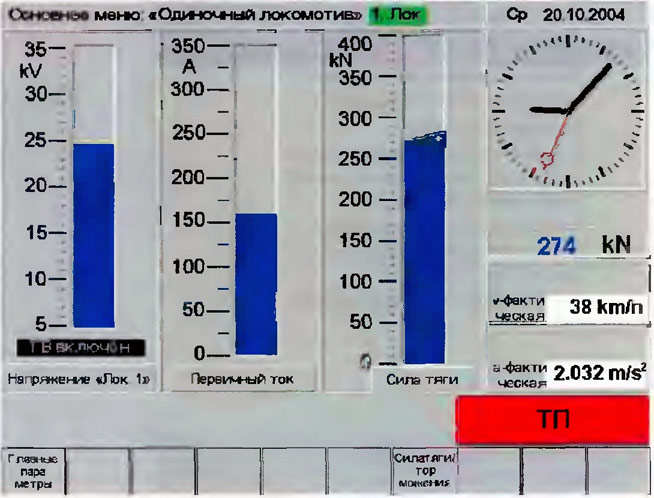

Рисунок 25. Основное изображение при движении с окном сообщений справа.
10.3.3. Обзор неисправностей.
Каждая активная ошибка (неисправность) будет представлена одной строчкой со следующими данными.
- Дата регистрации неисправности
- Время регистрации неисправности
- Квитирование (со звёздочкой - квитированная, без звездочки - не квитированная)
- Номер неисправности (нажать запрограммированную кнопку «2»)
- Описание неисправности
Рисунок 26. Страница просмотра неисправностей.
Неисправность, которая была запротоколирована последней, всегда стоит в самом верху. При поступлении следующей ошибки более ранняя будет сдвинута по списку вниз.
Для просмотра списка сначала необходимо нажать кнопку
Затем с помощью
кнопок для прокрутки (кнопок-стрелочек) навести курсор на требуемую ошибку и только
потом, с помощью кнопок
или
вызвать текст помощи при ν >0 или ν=0.
10.3.4 Информация о неисправности
При нажатии кнопки "ι" будет представлена на дополнительной странице информация об отмеченной ошибке. Там будут представлены детальные указания о причине и возможном следствии соответствующей неисправности. В результате этого будет представлен более детальный обзор о масштабах неисправности, прежде всего в случаях, когда неисправность не может быть устранена.
Рисунок 27. Информация о выбранной ошибке.
Вспомогательные указания во время движения.
При возникновении неисправности во время движения электровоза, она вносится в список неисправностей и может быть выделена с помощью курсора.
Текст действий для помощи, которые должны быть выполнены во время поездки, вызывается при нажатии кнопки I
I. Для лучшей читабельности текст будет представлен в увеличенном шрифте.

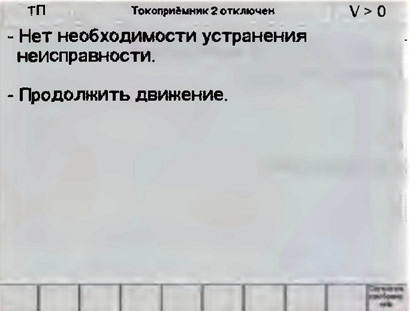

Рисунок 28. Текст помощи при ν>0
. Квитирование сообщений о неисправностях.
Понятие квитирования обозначает, что к этой ошибке уже был просмотрен текст помощи, и вследствие этого данная ошибка, в списке неисправностей, обозначается звездочкой.
Список неисправностей вызывается при помощи кнопки
Сообщение о неисправности, которое актуально мигает, квитируется при помощи кнопок:
 | (вызывается текст помощи для данного сообщения при ν>0) |
| (вызывается текст помощи для данного сообщения при ν=0) |
| (высвечивается информация об ошибке) |
При нажатии этих кнопок выделенная ошибка будет квитирована. Квитированная ошибка будет обозначена в списке просмотра неисправностей при помощи звёздочки.
Указания по доступности текста помощи для ν>0 и ν=0 и текстов с информацией о неисправности.
Машинист может вызвать текст помощи для ν>0 и ν=0 как с основного изображения, так и из других страниц, на которых представлено правое окно сообщений.
Однако информация о неисправности может быть вызвана кнопкой «ι» только со страницы просмотра неисправностей, либо со страниц, на которых представлена помощь для ν>0 и ν=0. Вследствие этого машинист не должен перед этим обязательно вызывать список неисправностей.
