На щите прибора смонтированы реле времени 1 (рис. 56, а), конденсаторы 2, рейка 3 с зажимами, резисторы 4, диоды 5, выключатели 6 и импульсный счетчик 7. Датчик состоит из соединительной муфты 1 (рис. 57), кулачковой шайбы 2 и контактов 3.
Принцип действия прибора основан на измерении частоты вращения с помощью электрических импульсов, подаваемых на импульсный счетчик.

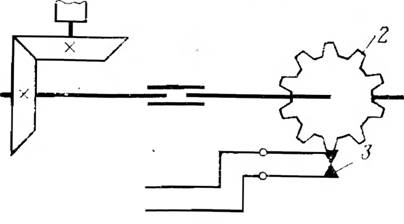

Рис. 57. Датчик

Рис. 56. Прибор для отсчета частоты вращения (а) и его электрическая схема (б)

Погрешность прибора складывается из погрешностей измерения времени и числа импульсов. Погрешность измерения времени представляет собой сумму погрешности по частоте сети и погрешности реле времени, которая составляет ±0,3 с. Погрешность измерения числа импульсов равна одному импульсу или 0,1 оборота вала скоростемера. Общая погрешность при минимальной скорости 5 км/ч не превышает 5%, при скорости 20 км/ч и выше — 2%.
Прибор устанавливают на универсальный стенд для испытания скоростемеров (или на любой стенд для таких испытаний). При этом датчик прибора соединительной муфтой 1 (см. рис. 57) подсоединяют к валу стенда, имеющему частоту вращения, равную частоте вращения испытуемого скоростемера ЗСЛ-2М. Щит прибора крепят к одной из свободных стенок стенда, вырезая окно с размерами, соответствующими щиту. При этом необходимо иметь в виду, что отдельные токоведущие части аппаратов щита через указанное окно углубляются внутрь стенда на 95 мм.
На валу датчика имеется кулачковая шайба 2 с 10 кулачками и контактная трансмиттерная группа с одним замыкающим контактом Т (см. рис. 56, б).
Для определения частоты вращения скоростемера необходимо привести во вращение кинематическую систему стенда, доведя показания скоростемера до 5 км/ч. При включении выключателя В8 получает питание обмотка М реле времени РВ. Затем включают выключатель В9. При этом начинает работать механизм отсчета реле времени, а импульсный счетчик СИ начинает отсчитывать импульсы, подаваемые датчиком. Спустя 60 с после получения питания катушкой реле времени РВ срабатывает его замыкающая блокировка и шунтируется обмотка импульсного счетчика СИ, который прекращает отсчет импульсов. Разница между последним и предыдущим показаниями счетчика, деленная на 10, дает истинное значение частоты вращения скоростемера. После снятия необходимых замеров прибор выключают выключателем В9. Необходимое число замеров для каждого скоростемера обусловливается инструкциями по эксплуатации и ремонту локомотивных скоростемеров.
