Работу под напряжением на проводах изолированных гибких поперечин выполняют по приказу энергодиспетчера и по команде руководителя работ с квалификационной группой V. До выдачи приказа на выполнение работ энергодиспетчер собирает схему питания контактных подвесок, подвешенных на гибкой поперечине, от одного фидера. Проверяют исправность изоляторов, врезанных у опор в фиксирующие тросы и тросы гибких поперечин.

Работа на изолированных гибких поперечинах

До контроля исправности первых от опор изоляторов проверяют состояние заземления опоры контактной сети и шунтируют ее искровой промежуток или диодный заземлитель в цепи заземления. Изолирующую съемную вышку устанавливают под вторыми от опоры изоляторами нижнего фиксирующего троса. Нижнюю часть вышки присоединяют к тяговому рельсу (не нарушая рельсовые цепи). Руководитель работ в резиновых диэлектрических перчатках поднимается на рабочую площадку вышки и, не приближаясь к токоведущим частям, одним наконечником указателя напряжения касается нижнего фиксирующего троса, находящегося под напряжением, а другим наконечником — электросоединения между верхним и нижним фиксирующими тросами. Если лампа указателя напряжения не загорается, то первые от опоры изоляторы исправны. При отсутствии указателя напряжения исправность изоляторов проверяют переносной шунтирующей штангой. Для этого завешивают шунтирующую штангу изолирующей съемной вышки на нижний фиксирующий трос, находящийся под напряжением. Затем в диэлектрических перчатках завешивают одну переносную шунтирующую штангу, а другой штангой рядом касаются электросоединения. Если нет искры между переносной шунтирующей штангой и фиксирующим тросом, значит, первые от опоры изоляторы исправны. Аналогично руководитель работ проверяет исправность вторых от опор и подвесных изоляторов с помощью указателя напряжения или переносной шунтирующей штанги. Затем переносными шунтирующими штангами с изолирующей съемной вышки шунтируют изоляторы в нижнем фиксирующем тросе, разделяющие секции контактных подвесок. Съемную вышку ставят на путь, с которого будут производить подъем на провода гибкой поперечины и спуск с нее.
Руководитель работ или по его команде электромонтёр, имеющий квалификационную группу V вместе с помощником (квалификационная группа не ниже IV) поднимаются на рабочую площадку вышки и завешивают шунтирующие штанги на контактный провод.
На продольный несущий трос контактной подвески завешивают трехметровую лестницу, по которой помощник поднимается до несущего троса, закрепляется предохранительным поясом за трос и, не касаясь верхнего фиксирующего троса и подвесных изоляторов, закрепляет болтовым зажимом переносную шунтирующую штангу на продольном несущем тросе контактной подвески, а затем закрепляет болтовой зажим штанги на верхнем фиксирующем тросе. После этого руководитель работ разрешает выполнять необходимые операции на проводах гибкой поперечины.
Разрешается одновременно выполнять работы под напряжением не более чем на трех гибких поперечинах при условии, что на каждой из них работа ведется только в одной точке и питание контактных подвесок всех путей, подвешенных на данной поперечине, переведено от одного фидера.
Все передвижения по проводам гибкой поперечины происходят только по команде руководителя работ. Он и наблюдающий (квалификационная группа V) у каждой из гибких поперечин, где ведется работа, следят за правильностью выполнения их команд.

Допускается работу выполнять под напряжением на одной гибкой поперечине, если перевести питание контактных подвесок всех путей данной поперечины на один фидер невозможно.

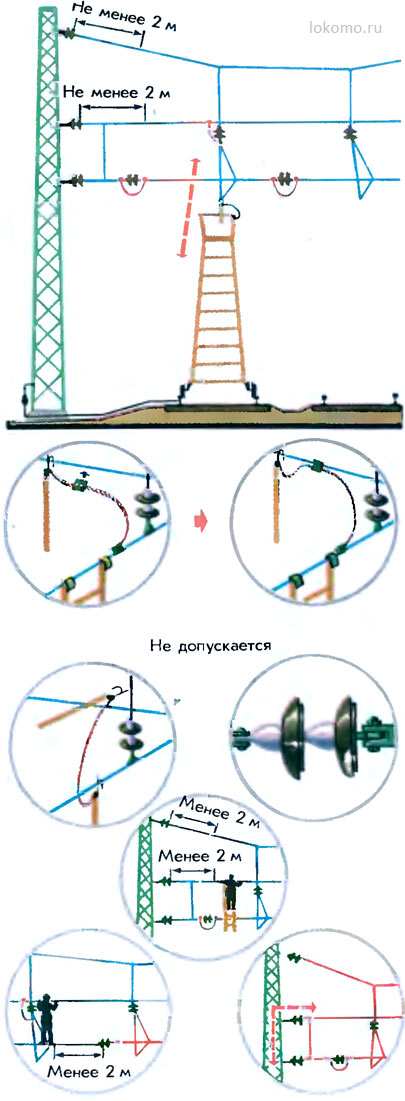

В период проведения работ не допускается снимать напряжение и выполнять работы со снятием напряжения на других секциях контактной сети или фидерах, проходящих по этим поперечинам. Работа под напряжением на изолированных гибких поперечинах станций стыкования не допускается. При работах под напряжением на изолированной гибкой поперечине запрещается:          завешивать переносные шунтирующие штанги на поперечные несущие тросы или касаться ими вертикальных струн гибкой поперечины, приближаться к изоляторам, врезанным в поперечно-несущие и верхний фиксирующий тросы, на расстояние менее 2 м; приближаться к изоляторам и проводам контактной подвески путей, входящих в другую секцию (если они не переведены на питание от одного фидера), на расстояние менее 2 м; подниматься на провода гибкой поперечины или спускаться с них по опоре, приступать к работе до замены выявленных неисправных изоляторов. По окончании работ спуск с проводов гибкой поперечины осуществляется в обратном порядке по команде и под наблюдением руководителя работ.

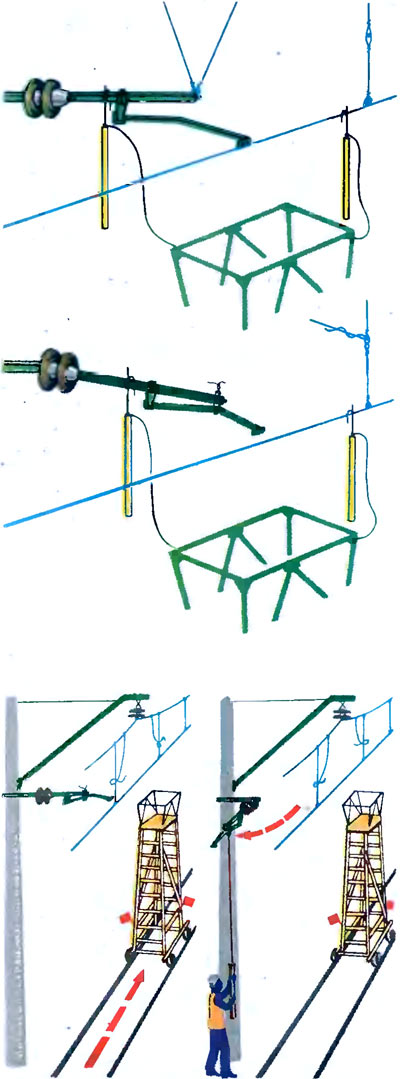

Работу на вторых от опоры изоляторах, врезанных в нижний фиксирующий трос, выполняют под напряжением с изолирующей съемной вышки, по приказу энергодиспетчера.
До начала работ проверяют исправность первых от опор изоляторов и устанавливают переносную шунтирующую штангу с обеих сторон второго от опоры изолятора.
Работу выполняет электромонтер с квалификационной группой не ниже IV под непосредственным наблюдением руководителя работ.
Работу вблизи частей, находящихся под напряжением, и на первых от опоры изоляторах выполняют с опоры без приказа энергодиспетчера. До начала работ проверяют исправность вторых от опор изоляторов в нижнем фиксирующем тросе, а также подвесных изоляторов контактных подвесок.
Если изоляторы исправны, заземляют тросы поперечин, например, заземляющей штангой.
Исправность изоляторов проверяют указателем напряжения или переносной шунтирующей штангой.
Допускается проверять исправность изоляторов «на искру» заземляющей штангой путем касания острием головки крюка штанги электросоединения между нижним и верхним фиксирующими тросами, при этом башмак заземляющей штанги должен быть предварительно присоединен к тяговому рельсу. Если искры нет, изоляторы исправны.
Заземляющая штанга и ее трос не должны нарушать габарит подвижного состава.
Работу выполняют электромонтеры с квалификационной группой не ниже IV под наблюдением руководителя работ или наблюдающего, имеющего квалификационную группу V.
Наблюдение можно вести не более чем за двумя электромонтерами, работающими на одной опоре.

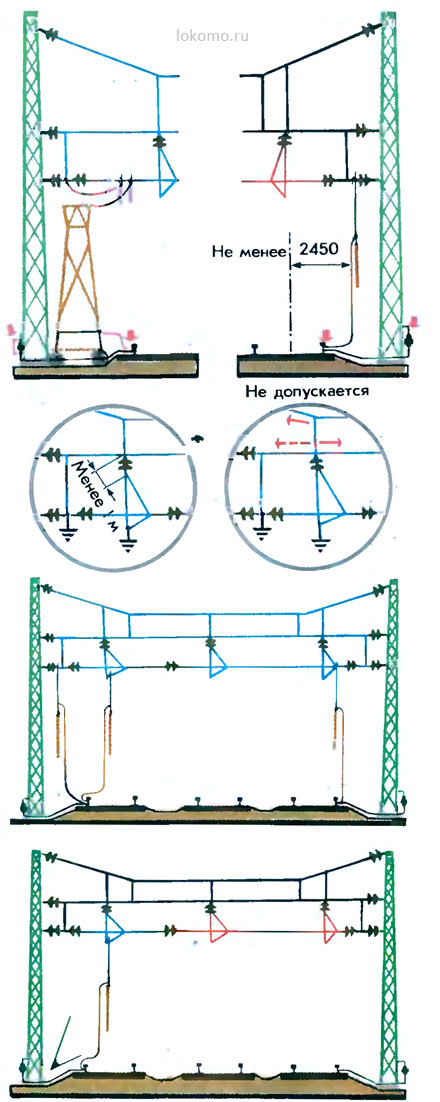

Работу с частичным или полным снятием напряжения выполняют с заземлением отключенных проводов контактных подвесок и тросов гибкой поперечины.
Работу на продольной контактной подвеске со снятием напряжения с одной секции (с частичным снятием напряжения) могут выполнять электромонтеры с квалификационной группой не ниже IV под наблюдением электромонтера с группой не ниже IV.

Если по условиям работы возможно приближение электромонтеров к верхнему фиксирующему тросу, подвесным изоляторам и поперечно-несущим тросам на расстояние менее 1 м, тросы поперечины заземляют. При таких работах не допускается перемещаться по тросам гибких поперечин.
