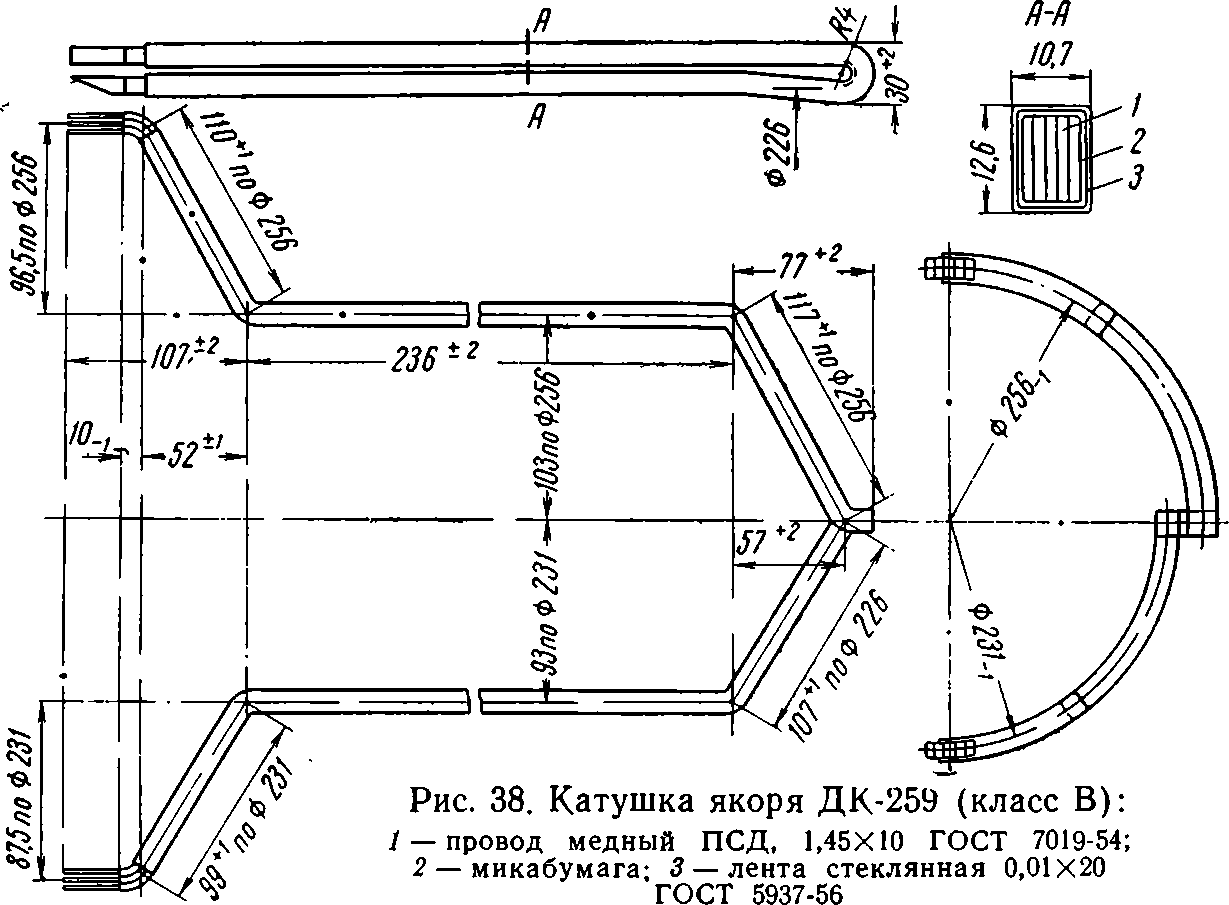

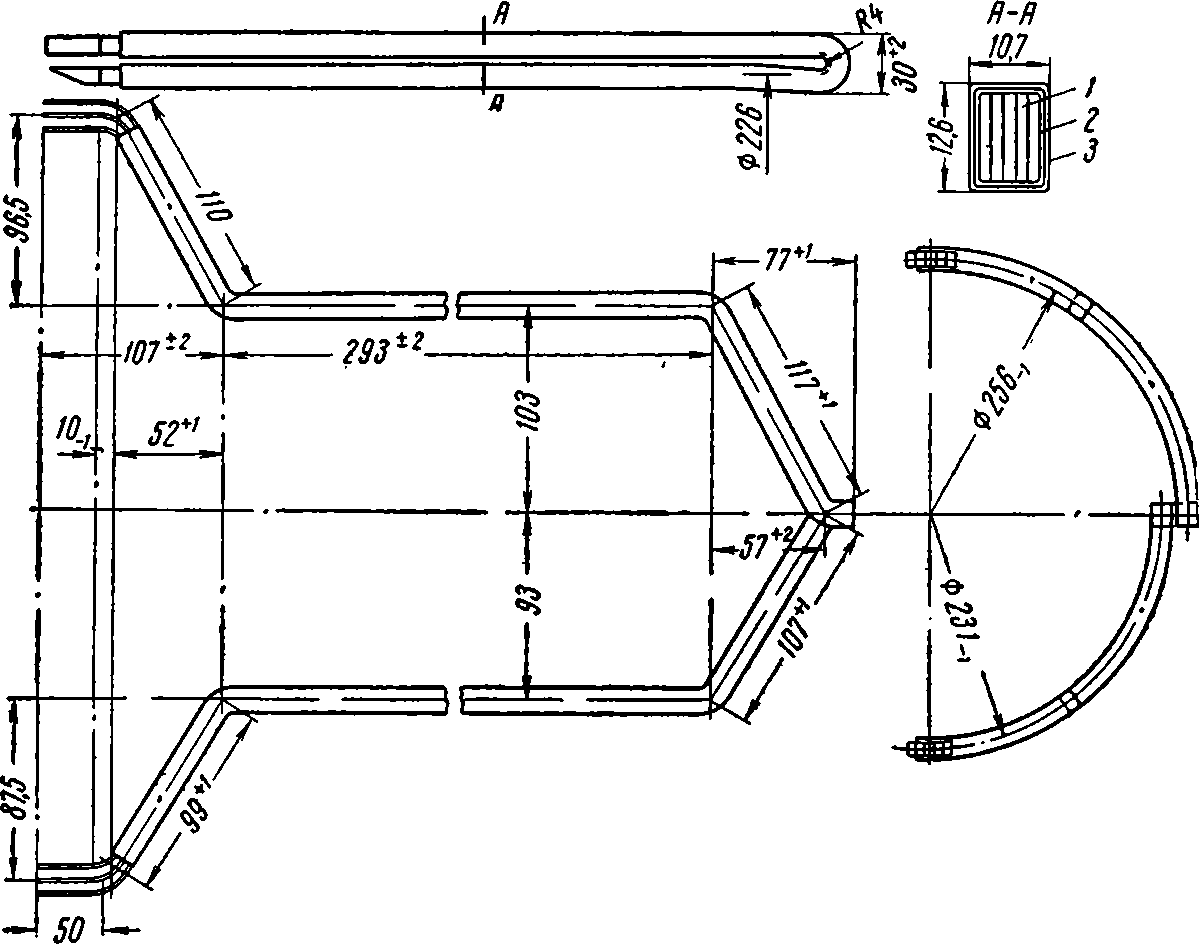

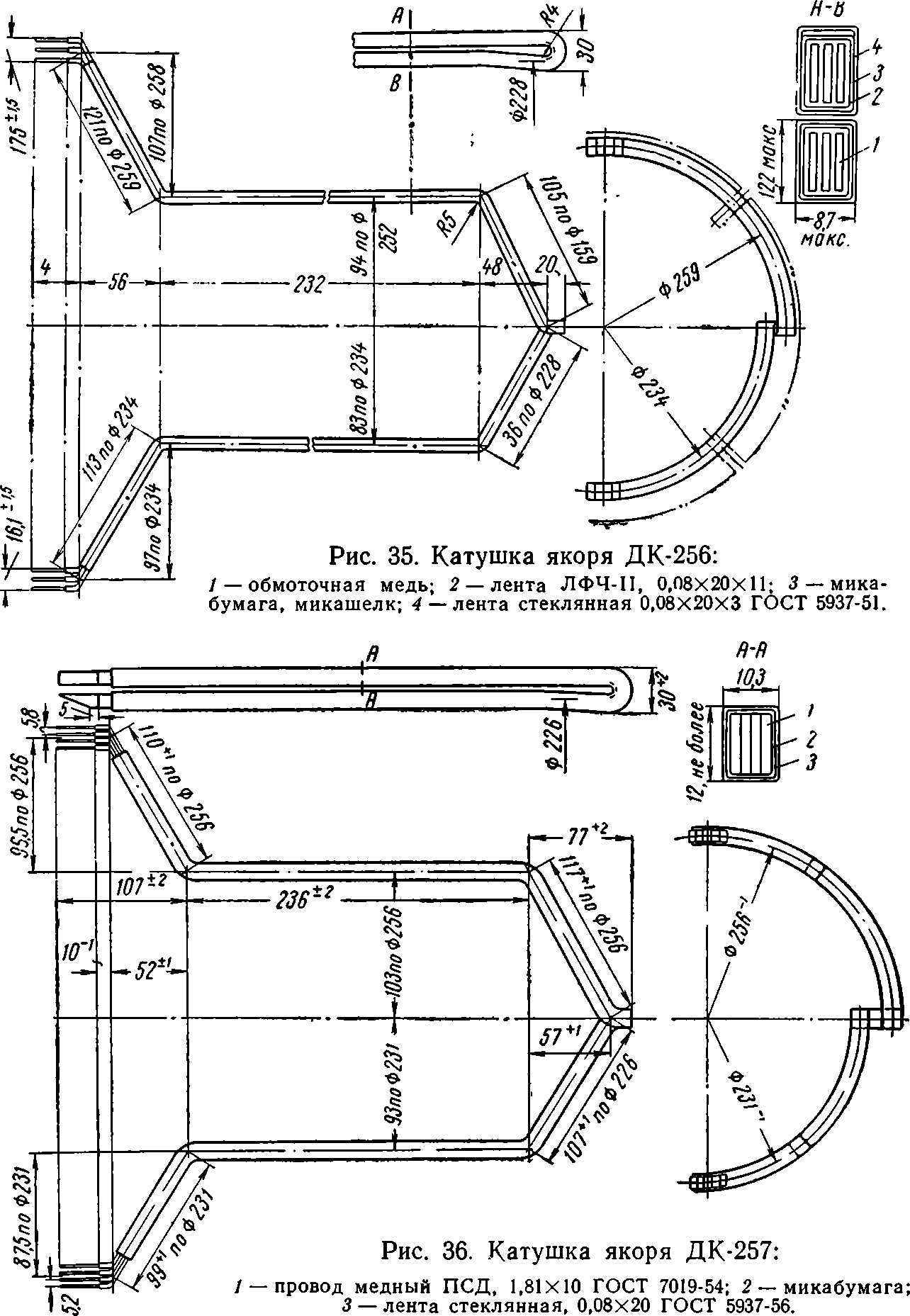

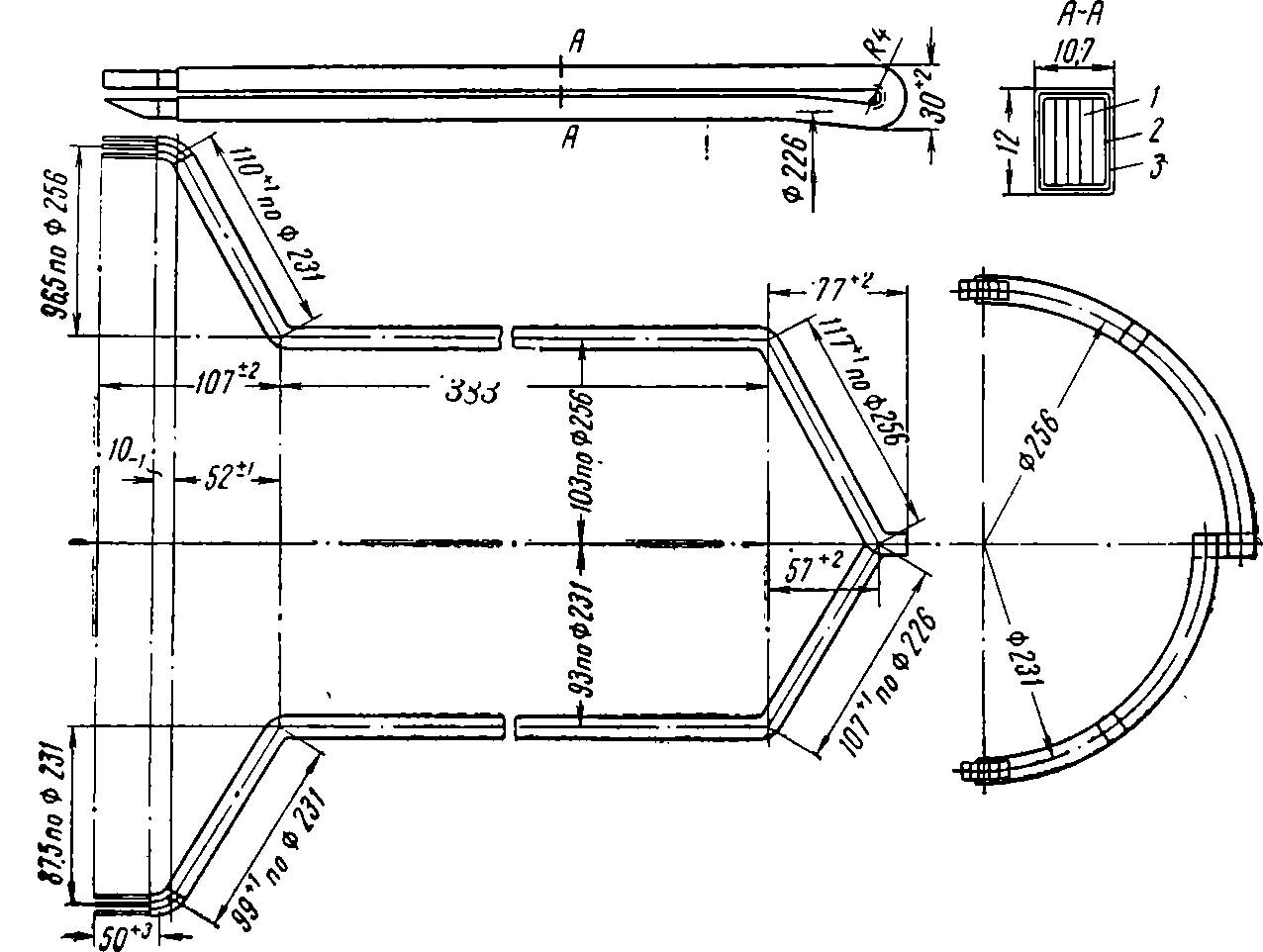

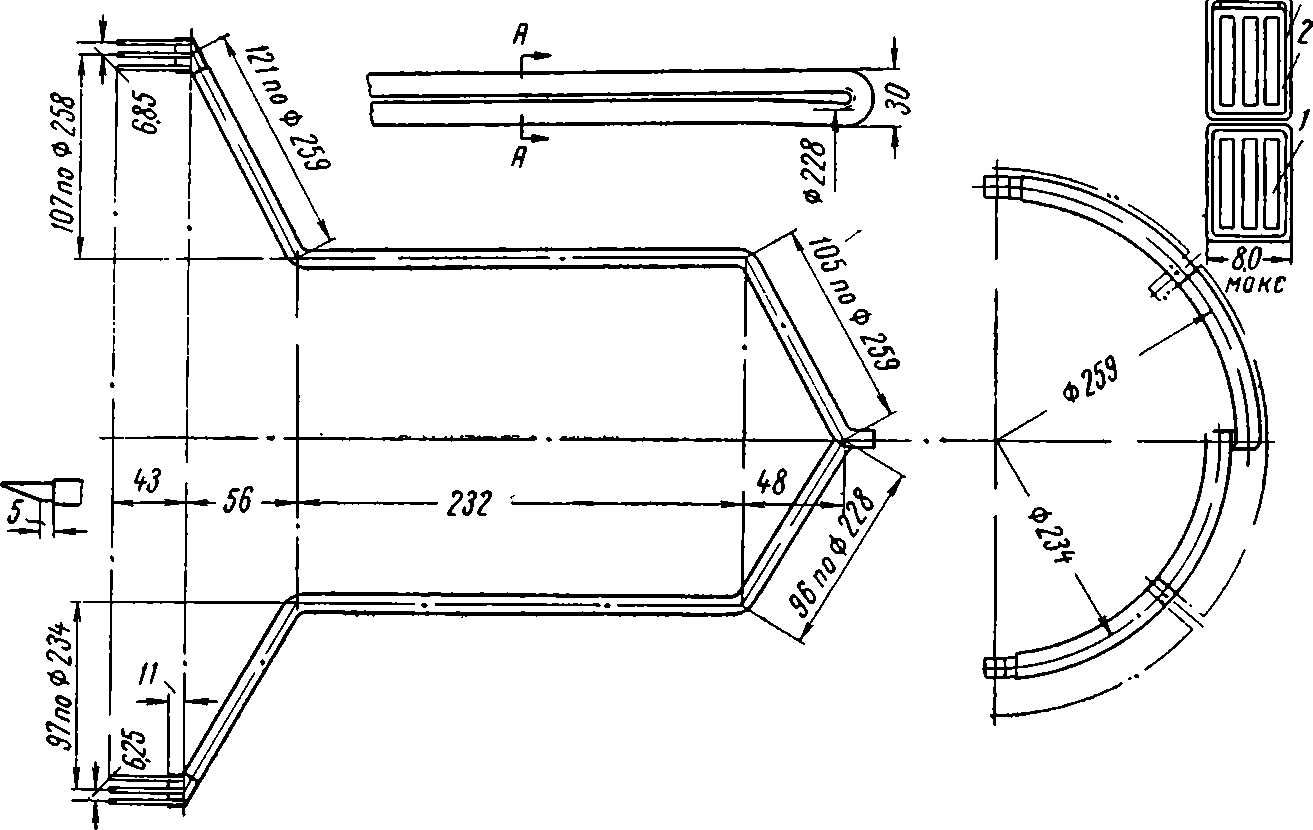

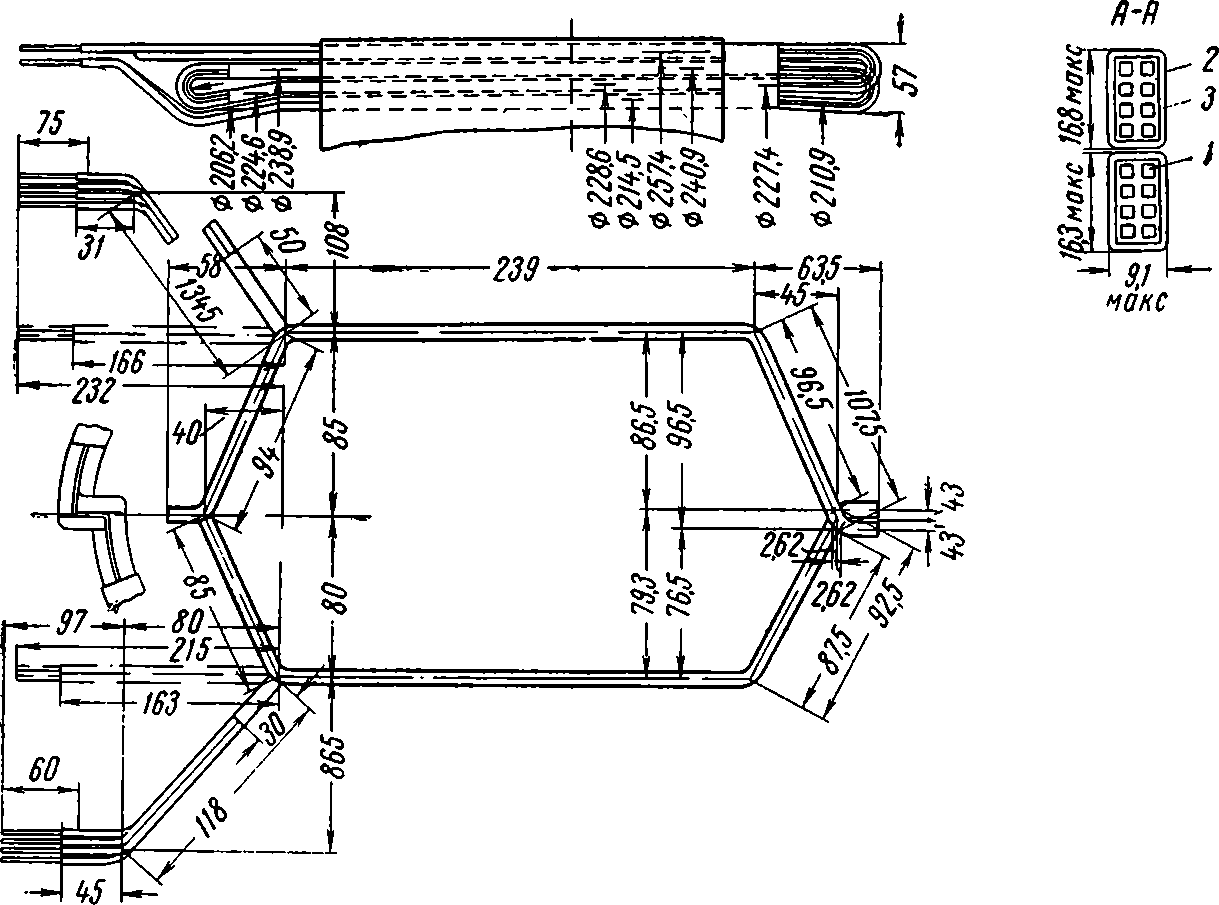

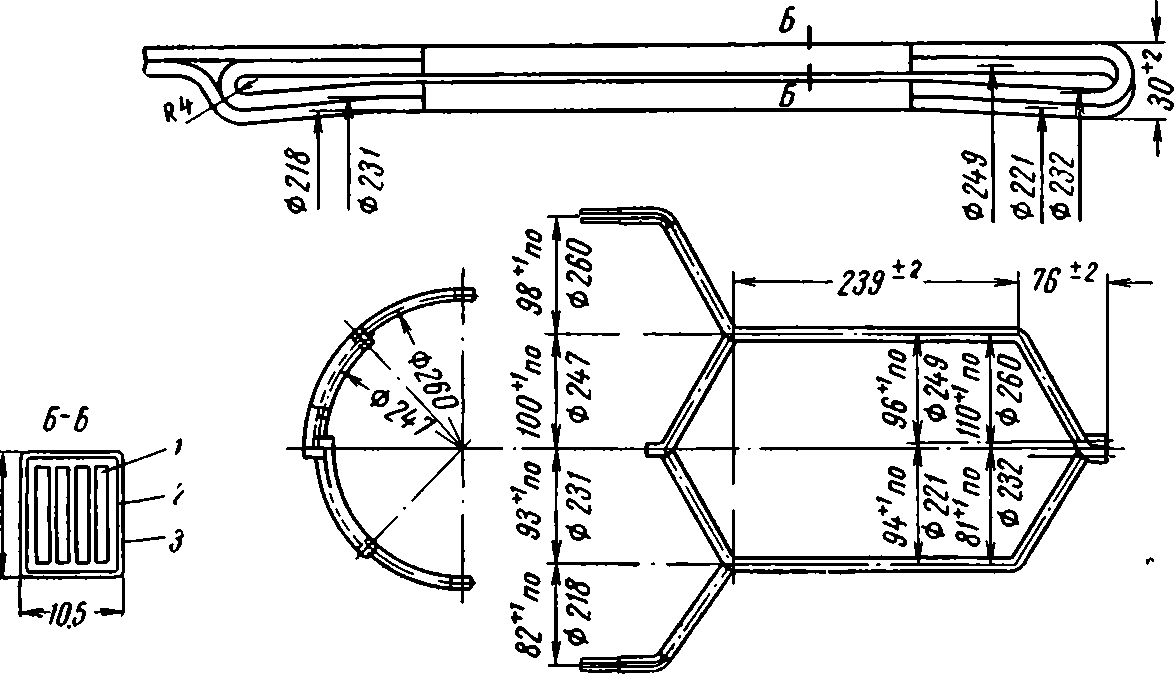

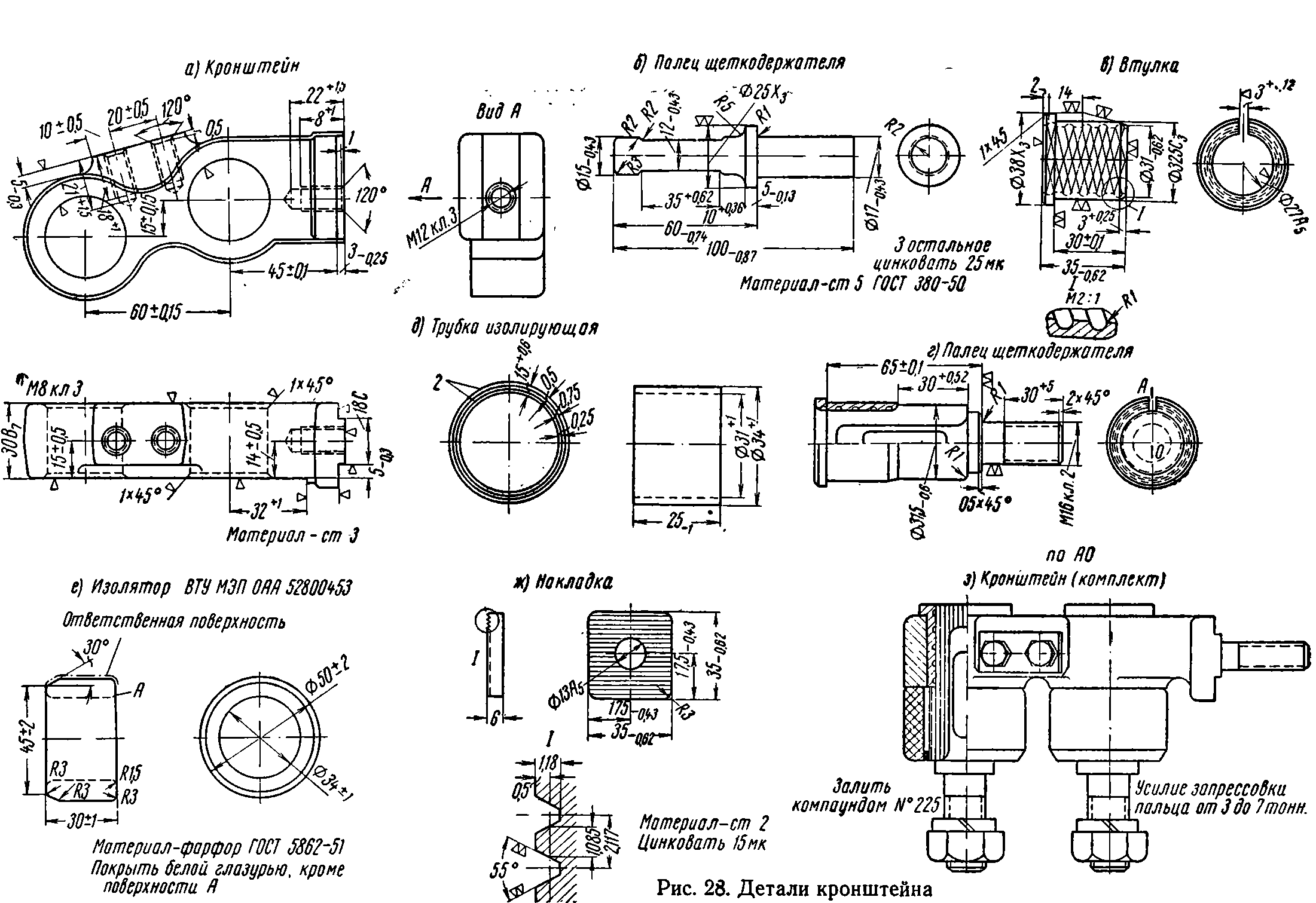

На рис. 29—38 приведены чертежи катушек якоря всех двигателей единой серии.
Геометрические размеры катушек соответствуют их форме после укладки в пазы якоря. До намотки катушки должны быть растянуты несколько больше для возможности укладки в пазы.
Подрезка нижней части катушки для укладки в шлиц коллектора обычно делается обмотчиком непосредственно перед обмоткой.
Пазовая часть катушки (с удлинением в сравнении с длиной пакета на 30 мм) изолируется на полное напряжение, а лобовая часть только стеклянной лентой в полуперекрышку. Для того чтобы исключить поверхностное перекрытие (на пакет с катушки якоря), на прямолинейную часть катушки после выхода из паза накладывается дополнительная непрерывная изоляция из микаленты (3—4 слоя), которая ступенями захватывает на 35—45 мм лобовую часть. Возникающее утолщение должно находиться на прямолинейной части катушки и не вызывать чрезмерного утолщения лобовой части.
При подходе к коллектору каждый проводник дополнительно должен быть закреплен и изолирован стеклянной лентой с постепенным ступенчатым сдвигом начала изолировки для предотвращения чрезмерного утолщения.
Аналогично изолируются и закрепляются проводники катушки якоря вблизи головки.
При изготовлении катушек дополнительное изолирование в указанных местах должно выполняться с особой тщательностью во избежание чрезмерного утолщения лобовой части, что может затруднить обмотку и привести к недопустимому удлинению лобовой части.
Рис. 26. Вал двигателя ДК-207А1

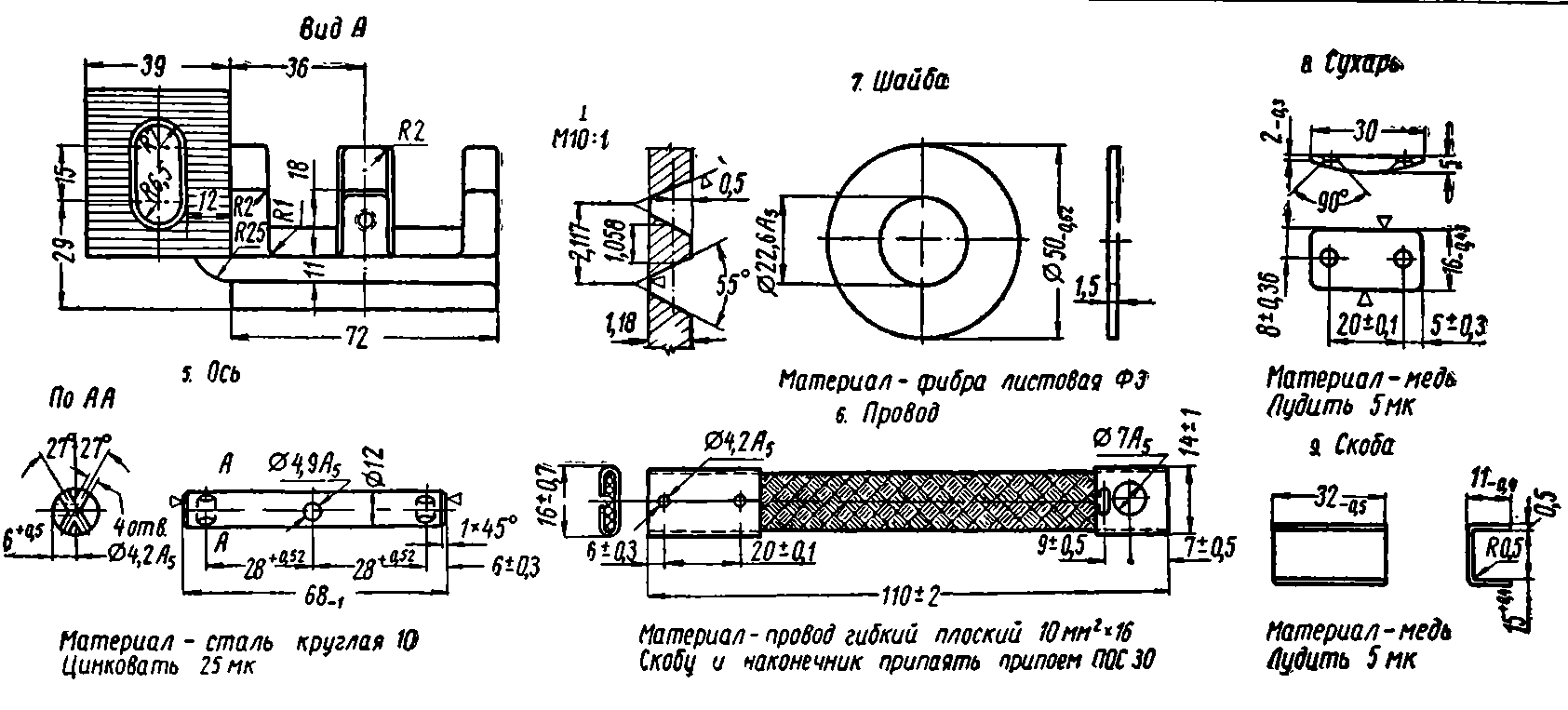

Рис. 27. Детали щеткодержателя
Рис. 30. Катушка якоря ДК-108:
1 — провод медный ПСД 1,35X10 ГОСТ 7019 54; 2 — стекломикалента нагревостойкая С2-ЛФК; 3 — лента стеклянная 0,08X20 ГОСТ 5937-56

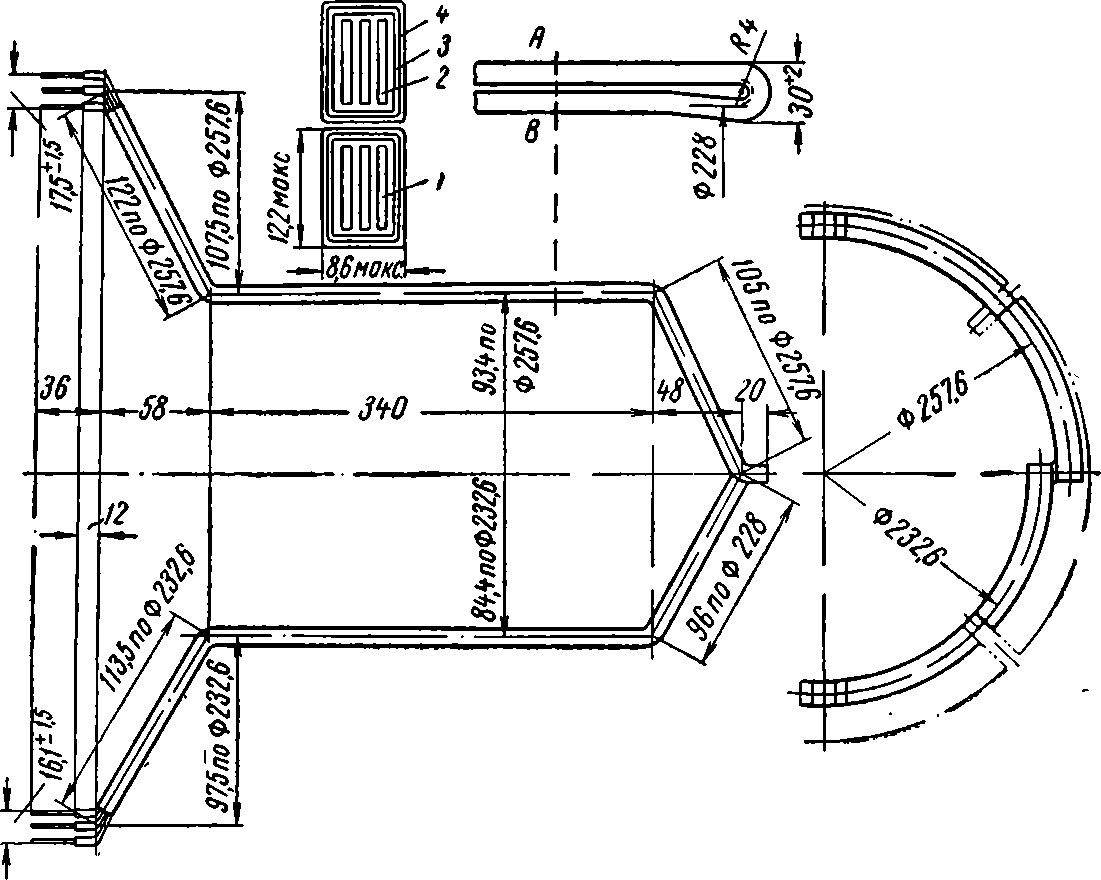

Рис. 31. Катушка якоря ДК-202:
1 — обмоточная медь; 2 — межвитковая изоляция; 3 — микабумага, микалента, мика- шелк; 4 — лента стеклянная, 0,08X20X3,5.
Рис. 32. Катушка якоря ДК-207: 1 — провод медный ПОД, 1,45X10 ГОСТ 7019-60; 2 — стекломикалента нагревостойкая С2 ЛФК ТУ ОИИ 503.057-54; 3 — лента стеклянная 0,1X20 ГОСТ 5937-56
Рис. 33. Катушка якоря ДК-254:
1 — обмоточная медь; 2 — лента тафтяная 0,24 X 20 X6; 3 — микабумага 0,2X145X230
Рис. 34. Катушка якоря ДК-255:
1 — провод медный ПСД 1,68X9,3 ГОСТ 7019-54; 2 — микабумага 0,2X120X228; 3 — лента стеклянная, 0,08 X 20 ГОСТ 5937-51
Рис. 37. Катушка якоря ДК-258 1 — провод медный ПСД, 1,81X4,7 ГОСТ 7019-54; 2 — микабумага; 3 — лента стеклянная 0,08X20 ГОСТ 5937-56
