Регуляторы РНТ и БСК. Регулятор напряжения РНТ позволяет вручную изменять напряжение на лампах табло. Блок силового кодирования БСК совместно с бесконтактным датчиком формирует импульсы переменного тока и применяется в устройствах электропитания ЭЦ. Блок РНТ имеет открытую конструкцию, занимает площадь реле НШ; блок БСК собран в удлиненном металлическом корпусе реле НМШ. В блоке РНТ регулирование выполняется изменением угла открытия семистора в каждом полупериоде переменного тока частотой 50 Гц; в блоке БСК — полным открытием семистора в каждом полупериоде переменного тока в течение заданного датчиком ДИБ промежутка времени (0,5 с).
Ток, потребляемый РНТ от источника постоянного тока, не более 0,4 А. Напряжение сигнала постоянного тока в цепи управления блоком БСК должно быть 2,5—5,0 В, входное сопротивление цепи управления — не менее 0,9 кОм.
Технические характеристики блоков РНТ и БСК
Напряжение переменного тока |
|
|
на нагрузке, В: | РНТ | БСК |
коммутируемое | — | 20—250 |
плавно регулируемое, | 25,5 | — |
номинальное |
|
|
питания блоков: |
|
|
постоянного тока | 24* | 19—24 |
переменного тока | — | 22—40 |
Пределы регулирования на | 17—23,5 | — |
пряжения, В: |
|
|
Максимальный ток, А: |
|
|
коммутируемый, при скваж | — | 10 |
ности импульсов, равной 2, |
|
|
и длительности импульсов |
|
|
не более 0,5 с |
|
|
непрерывный | 60 | — |
Максимальная мощность на | — | 700 |
грузки, В-А |
|
|
Размеры, мм | 120X310X208 | 200X87X112 |
Масса, кг | 4 | 1,5 |
* Номинальное значение.
Блоки РНТ и БСК рассчитаны на работу при температуре окружающей среды от 1 до 40 °С.
Бесконтактный коммутатор тока БКТ. Коммутатор БКТ предназначен для коммутации электрических цепей переменного тока с активной и реактивной нагрузками. Коммутатор включают последовательно с нагрузкой (рис. 1). Все элементы блока размещают в корпусе реле НМШ.
Коммутируемое напряжение переменного тока частотой до 100 Гц не более 250 В; коммутируемый переменный ток частотой до 100 Гц не более 5 А. Коммутатор предназначен для работы при температуре воздуха от —45 до +60 °С. Размеры блока 200X112X81 мм; масса 1,16 кг.
Рис. 1. Принципиальная схема блока БКТ
Бесконтактный датчик импульсов ДИБ. Датчик ДИБ управляет работой блока силового кодирования БСК, осуществляющего импульсное питание ламп табло и пультов управления ЭЦ, пультов ограждения составов, светофоров и т. д. Датчик ДИБ выполнен в корпусе реле НМШ.

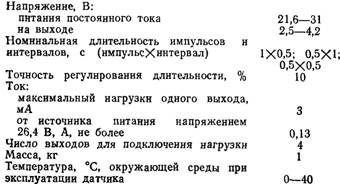

Техническая характеристика датчика ДИБ
