Подстанционная зона

Подстанционная зона

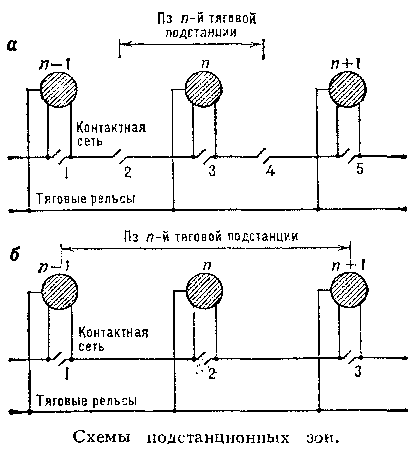

Подстанционная зона — участок тяговой сети, тяговые нагрузки которого покрываются данной тяговой подстанцией. Протяжённость подстанционной зоны зависит от режима работы тяговых подстанций: при раздельной работе (рис., а) п-я подстанция питает тяговые нагрузки, расположение на участке контактной сети от изолирующего сопряжения 2  до изолирующего сопряжения 4 (подстанционная зона п-й подстанции между изолирующими сопряжениями 2 и 4); при параллельной работе (рис., б) п-я тяговая подстанция участвует в питании тяговых нагрузок, расположение на участке контактной сети между изолирующими сопряжениями 1 и 3 (подстанционная зона п-й подстанции между изолирующими сопряжениями 1 и 3).
