Действующие технические условия и стандарты на тормозные системы

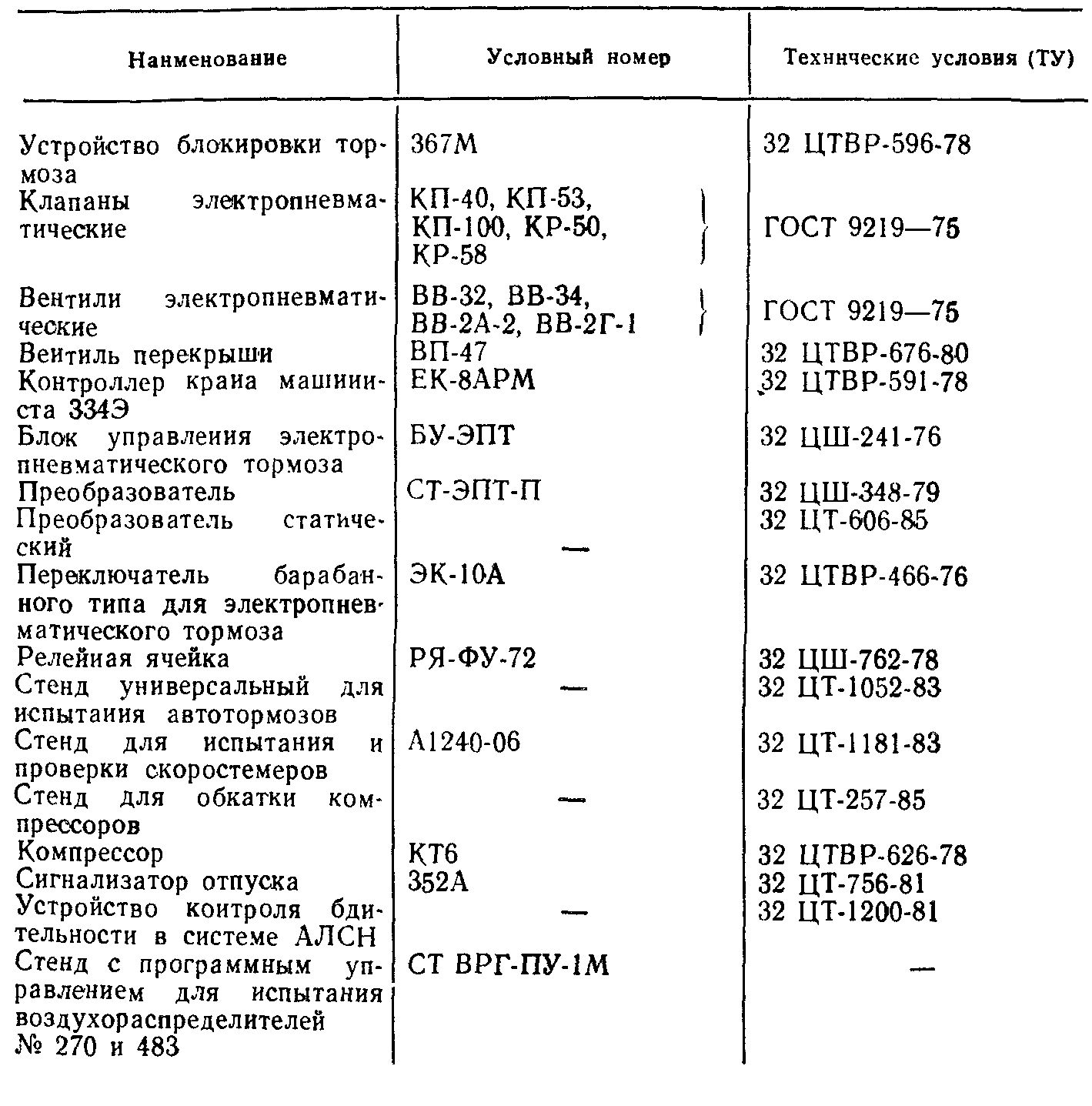

Действующие технические условия на приборы автоматических тормозов и стенды для их испытания


Наименование

Условный номер

Технические условия (ТУ)

Редуктор

348-2

24-5-146-77

Реле давления

404

24-5-360-77

То же

304-2

24-5-145-76

Электропневматический клапан автостопа

150И, 150И-1, 150И-2

24-5-176-76

Кран машиниста

326

24-5-149-76

То же

394-2

24-5-177-77



395-3

24-5-358-76



395-4

24-5-369-76



395-5

24-5-370-76



334-1

24-5-150-80



3349-1

24-5-151 — 69

Кран вспомогательного тормоза локомотива

254-1

24-5-424-78

Воздухораспределитель

483

24-5-356-77

»

270-006

24-05-139-79



466

24-05-490-8!

Главная часть воздухораспределителя

466-110

24-5-443-78

Стабилизатор

397

24-5-159-80

Воздухораспределитель

292

24-5-140-76

Электровоздухораспределитель

305

24-5-141 — 76

Электровоздухораспределитель

305-1, 305-3

24-5-142-76

Авторежим с постоянным контактом

265А-1

24-05-107-81

Воздухораспределитель (жесткого типа)

498

24-05-499-84

Регулятор давления

АК11А, АК11Б

16-523-401 — 78

То же

3РД

24-04-764-80

Маслоотделитель

Э-120

24-5-355-76

Сборник

116

Тройник

573, 57311

24-6-109-77

Камера

295-001 1

24-5-422-78

*

361 — 000-1 1

Кран концевой

33 |



То же

190

ОСТ 24-029-01 — 76

Стоп-кран

163 1



Авторежим с временным конт актом

605

24-5-375-79

То же

606

24-5-376-76

Авторежим

265Б

24-5-241 — 76

*

265 В

24-5-262-72

Датчик пневмоэлектриче — ский

418

24-05-272-83

Сигнализатор отпуска

352А

32 ЦТ-756-81







Действующие стандарты на тормозные приборы и трубы

Наименование

Условное обозначение

Стандарт

Соединения трубопроводов резьбовые. Корпусные детали

Конструкция и размер

ГОСТ 21856 — 78 ГОСТ 21873-78

Трубы стальные бесшовные горячедеформированные





Технические условия

-

ГОСТ 8731 — 87

То же холоднодеформиро — ванные



ГОСТ 8733-87

Трубы стальные бесшовные горячедеформированные





Сортамент

ГОСТ 8734 — 75

То же холоднодеформиро — ванные

-

ГОСТ 8732-78

Трубы стальные водогазопроводные

-

ГОСТ 3262 — 75

Действующие стандарты и технические условия на смазки и масла для тормозных приборов


Наименование

Номер или марка

Стандарт или ТУ

Смазка пластическая

ЖТ-72

ТУ 38-101 — 345-77

То же

ЖТ-79Л

ТУ 32-ЦТ-1176-83



ПГТ

ТУ 32-ЦТ-1274-86

Смазка

ЖТКЗ-65

ТУ 32-ЦТ-546-83

*

Твердая ЖД

ТУ 32-ЦТ-548-83

Смазка антиаварийная

ЖА

ТУ 32-ЦТ-550-83

Масло

Индустриальное

ГОСТ 20739-75



ВНИИ нп

ТУ 36-101 — 413-78. ТУ 38-101 — 451 — 78



Цилиндровое
Компрессорное:

ГОСТ 6411 — 76. ОСТ 38-0185-75

»

К-12, К-19

ТУ 38-101 — 539-75. ГОСТ 1861 — 73



КС-19

ГОСТ 9243 — 75

Состав прожировочный

12 и 14

ТУ ЦТ-547-83

Действующие стандарты на детали тормозных рычажных передач подвижного состава железных дорог


Наименование

Стандарт или ТУ

Башмак тормозной колодки поворотный для вагонов. Технические условия

ГОСТ 1204 — 67

Башмак тормозной колодки неповоротный для грузовых вагонов. Технические условия

ГОСТ 3269 — 78

Башмак тормозной колодки локомотивов магистральных железных дорог колеи 1520 (1524) мм

ГОСТ 6314 — 75

Головки тяг и затяжек тормозных рычажных передач вагонов (типы, основные размеры). Технические условия

ОСТ 24.153.10 — 82

Колодки чугунные тормозные для вагонов и тендеров. Конструкция и основные размеры

ГОСТ 1205-73

Колодка тормозная для вагонов и тендеров железных дорог широкой колеи 1520 (1524) и 1435 мм.
Технические условия

ГОСТ 6921 — 74

Колодки тормозные для локомотивов магистральных железных дорог

ТУ 32-ЦТВР-453-78

Триангели тормозной рычажной передачи тележек грузовых вагонов магистральных железных дорог широкой колеи

ГОСТ 6315 — 74

Чека тормозной колодки для вагонов колеи 1520 мм. Технические условия (исполнение 1 и 2)

ГОСТ 1203 — 75

Колодка тормозная композиционная для вагонов со стальным штампованным каркасом

ТУ 38-114-292-85

Колодка композиционная с сетчатым проволочным каркасом

ТУ 38-114-166-79

Колодка композиционная с сетчатым проволочным каркасом утолщенная и укороченная

ТУ 38-114-305-86
