Откачивающие системы, расположенные в гравийном слое

Откачивающая система фирмы Лейн, размещенная в гравийном слое и оборудованная сетчатым фильтром защитного типа, является наиболее совершенной установкой для подъема грунтовых вод. Ее основные преимущества следующие: а) удачное удержание природных песков без вовлечения их в гравийную оболочку во время интенсивной откачки: б) значительное увеличение удельной производительности, которое является результатом большего заглубления насосной головки, и снижение стоимости откачки; в) сокращение до минимума минеральных и других отложений на сетчатом фильтре, которые стремятся загрязнить отверстия и ведут к уменьшению производительности, что в свою очередь ведет к увеличению размеров насосной головки и повышению стоимости откачки; г) очень низкие скорости струи воды при поступлении в насос и на выходе из него, что обеспечивает высокий срок службы насосов.
Метод, использованный при монтаже откачивающей системы фирмы Лейн, обеспечивает получение воды из водоносных песчаных пластов независимо от глубины. Там, где это необходимо, песчаный пласт подкапывается и заполняется гравием специальной гравийной машиной.

Цементные колодцы.

 Фирма Лейн начала производить цементные водяные колодцы для защиты обсадных труб и предотвращения проникания нежелательных примесей. Целесообразность этого метода доказана тем фактом, что почти все государственные здравоохранительные учреждения требуют в настоящее время устройства цементных оболочек во всех муниципальных и государственных колодезных установках. Приводимая иллюстрация (рис. 9) показывает правильно сконструированную, тщательно и полностью спланированную и выполненную установку. Цементный раствор вводится на дно обсадной трубы колодца под давлением. Он поднимается кверху вокруг обсадной трубы до тех пор, пока не появится на поверхности земли, заполняя пространство вокруг обсадной трубы и плотно изолируя всякое соединение между поверхностью или прилегающим пластом и водоносным слоем.

Насосы турбинного типа фирмы Лейн.

Вертикальные насосы турбинного типа фирмы Лейн удовлетворяют всем требованиям высокоэффективного насосного оборудования.
Комплекты головок выполняются различных размеров для всяких рабочих условий и мощности, включая образцы с комбинированным приводом.
Высокая эксплуатационная эффективность достигается включением в конструкцию шаровых комплектов фирмы Лейн. Эта высокая эффективность сохраняется в течение длительных периодов работы благодаря правильному заводскому контролю как в начале, так и в конце сборки, а также высокому качеству изготовления, являющемуся характерной чертой всех насосов фирмы Лейн.

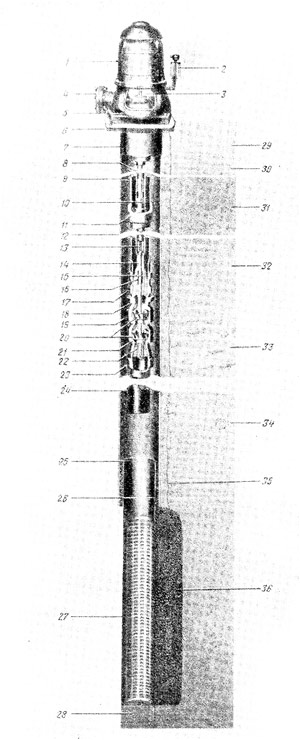

Турбинный насос
Турбинный насос для откачки глубинных вод.
1 —стандартный вертикальный двигатель: 2 — смазочное устройство вала насоса; 3 — сальниковая набивка (набивочная коробка); 4 — выпускное отверстие; 5 —корпус привода насоса: 6 — опорная плита; 7 —обсадная труба: 8 — вал насоса: 9 — напорная труба насоса; 10 — комбинированный бронзовый подшипник насоса и соединительная муфта; // — комбинированная трубчатая колонка, соединенная с регулятором числа оборотов; 12 — труба вала (кожух); 13 — муфта вала; 14 — главный шариковый подшипник; 15— вал крыльчатки из нержавеющей стали; 16 — уплотнение и набивка главного подшипника: /7 —шаровая отливка переходной муфты; 18— бронзовый вкладыш шарового подшипника; 19 — промежуточная ступень или шарообразный корпус; 20—крыльчатки: 21 — противоизносное кольцо; 22 — подшипник приемного сопла; 23 — приемное сопло: 24 — приемная труба: 25 — кожух (труба), идущий от уровня воды и продолжающийся внутрь обсадной трубы, образуя перекрытие соответствующей длины: 26 — кольцевое пространство между трубами для гравия, который автоматически, по мере надобности, подается вниз; 27 — слоезадерживающая решетка, специально спроектированная и изготовленная для стенок колодца из гравия; 28— подушка для полного уплотнения колодца, обычно бетонная, но может быть стальная плита, приваренная к дну экрана или к клапану противодавления; 29 — верхний слой: 30 — глина: 31— глина и гравий; 32 — глина; 33— глина и гравий; 34 — глина; 35— цемент; 36—гравийный слой

Размеры и производительность насосов фирмы Лейн приведены в следующей таблице.

Диаметр шара насосного комплекта в мм

Минимальный диаметр трубы колодца в мм

Приблизительная производительность в л/мин

95

102

189—303

140

152

189—477

190

203

378,5—1 155

24 1

254

378.5—2 270

292

254

760— 4 540

372

381

1 890— 6 050

438

458

5 680—15 150

489

508

6 050—15 150

574

610

3 025—20 800

660

713

9 460—£6 500

762

814

15 150—45 400

863

915

22 700—60 700

Шаровые комплекты для специального применения изготовляются почти для любой производительности. Завод принимает заказы и на нестандартные вертикальные насосы турбинного типа.
